Modbus RTU轉Profinet網關在精密稱重系統中的應用與優化

在工業自動化系統中，設備間的數據互通往往面臨協議不兼容的難題。以奧豪斯PX2202ZH電子天平為例，其采用的Modbus RS232協議與主流PLC設備支持的Profinet協議存在天然壁壘，如何實現精準稱重?cái)?shù)據的高效傳輸？答案在于Modbus RTU轉Profinet網關——這座架設在兩種協議之間的“智能橋梁”，正成為工業現場設備協同的關鍵樞紐。

協議差異：自動化系統的溝通困境

Modbus RTU作為串行通信領域的“老兵”，以結構簡單、成本低廉著稱，尤其適合電子天平這類數據傳輸量較小的設備。但其單主站輪詢機制如同“單車道公路”，實時性難以滿足現代產線對毫秒級響應的需求。反觀Profinet協議，憑借千兆帶寬和確定性時延特性，宛若工業網絡的“信息高速公路”，但需特定硬件支持的特性使其難以直接兼容傳統設備。

奧豪斯PX2202ZH電子天平在實驗室、制藥等場景中承擔精密稱重任務時，每秒產生的重量數據若無法實時上傳至PLC控制系統，可能導致批次記錄缺失或質量追溯失效。這種協議鴻溝造成的不僅是數據孤島，更可能引發生產流程的連鎖問題。

網關部署：構建數據流通的智能通道

采用XD-MDPN100/200型網關時，其雙協議棧設計如同配備“多語言翻譯器”。硬件部署階段，RS232接口通過DB9接頭與電子天平直連，Profinet端口則接入工業交換機，形成星型拓?fù)浣Y(jié)構。這種物理連接方案既能避免總線沖突，又可利用交換機端口擴展能力，為后續接入更多Modbus設備預留空間。

軟件配置環節的三大核心步驟值得重點關注：

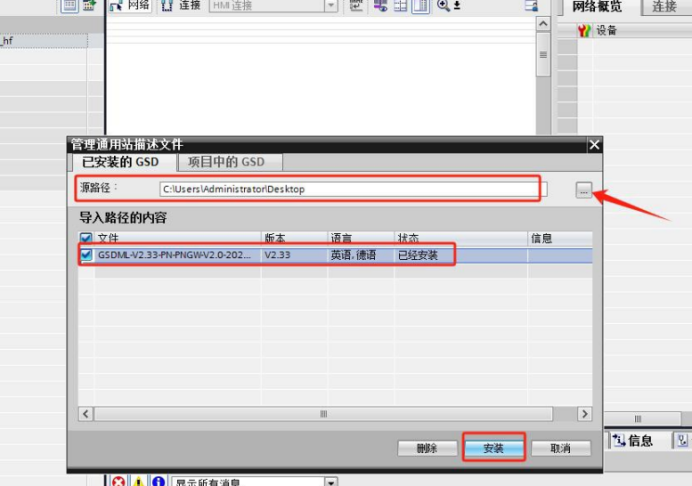

設備組態：在TIA Portal中導入網關GSD文件時，需注意選擇與硬件版本匹配的描述文件，避免出現“設備指紋”不匹配導致的離線告警。

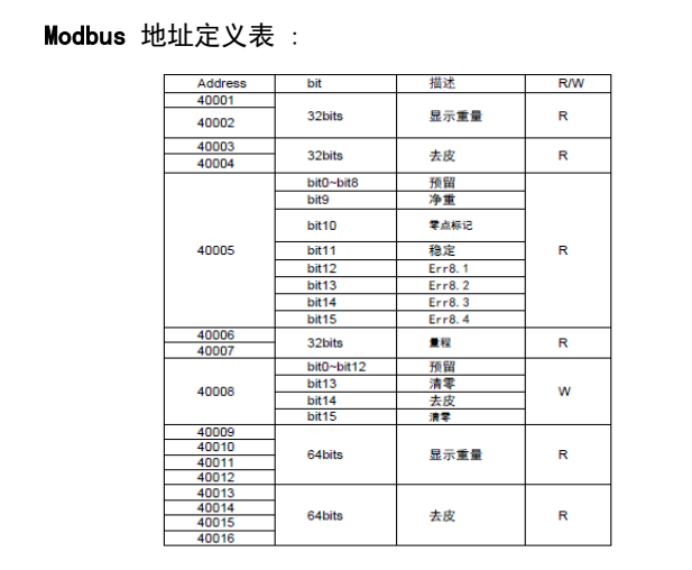

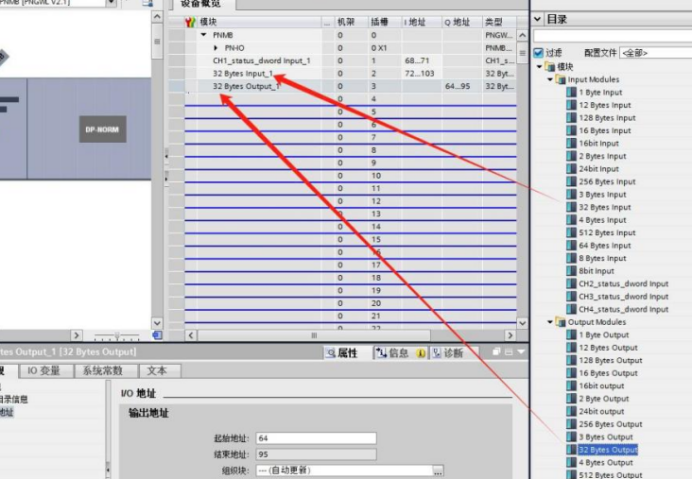

地址映射：將電子天平的寄存器地址（如40001對應重量值）映射為Profinet IO模塊的輸入地址時，建議預留2-3個字節冗余空間，這如同在數據通道中設置“緩沖帶”，防止突發數據包溢出。

這種協議轉換方案帶來的不僅是技術兼容，更是生產模式的革新。當電子天平的稱重?cái)?shù)據融入MES系統后，企業可構建從原料入庫到成品出庫的全鏈條質量追溯體系。對于工程師而言，掌握這類協議轉換技術，相當于獲得打開工業4.0大門的萬能鑰匙——讓傳統設備煥發新生，讓數據真正成為驅動智能制造的血液。
