?開發板簡介

創龍科技 TL3562-EVM-B 是一款基于瑞芯微 RK3562J/RK3562 處理器設計的四核 ARMCortex-A53 +單核 ARM Cortex-M0 國產工業評估板，主頻高達 2.0GHz。評估板由核心板和評估底板組成，核心板 CPU、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率 100%。評估底板大部分元器件亦采用國產工業級方案，國產化率約 99%(按元器件數量占比，數據僅供參考)。核心板經過專業的PCBLayout 和高低溫測試驗證，質量穩定可靠，可滿足各種工業應用環境要求。

評估板硬件資源圖解1

評估板硬件資源圖解2

VMware16.2.5虛擬機安裝

虛擬系統是指通過虛擬機軟件，在已有的物理計算機下，模擬出具有完整的硬件功能，而且完全獨立的一個虛擬計算機系統。通過虛擬機軟件，可在一臺物理計算機上模擬出兩臺或多臺虛擬的計算機。用戶可在同一臺計算機上安裝多個Linux或Windows發行版，提高工作效率。

本章節安裝的虛擬機軟件VMware版本為16.2.5。適用安裝環境：Windows 7 64bit、Windows 1064bit。

雙擊產品資料“4-軟件資料ToolsWindowsVMware-workstation-full-16.2.5-20904516.exe”VMware安裝包，彈出如下VMware安裝界面。

圖 1

圖 2

點擊選擇“下一步(N)”，彈出如下界面。

圖 3

勾選“我接受許可協議中的條款(A)”，然后點擊“下一步(N)”，彈出如下界面。

圖 4

選擇安裝位置，然后點擊“下一步(N)”，彈出如下界面。

圖 5

點擊“下一步(N)”，彈出如下界面。

圖 6

點擊“下一步(N)”，彈出如下界面。

圖 7

點擊“安裝(I)”，進入VMware安裝界面。

圖 8

大約耗時2min后，彈出如下安裝完成界面。

圖 9

點擊“許可證(L)”，進入“輸入許可證密匙”界面。

圖 10

根據提示輸入許可證密鑰，密鑰可聯系VMware官方購買。點擊“輸入(E)”，彈出如下界面。

圖 11

點擊“完成(F)”，安裝完成，即可在桌面找到VMware WorkstationPro的快捷方式。

默認安裝為中文版，推薦使用英文版。進入VMware安裝目錄，將messages文件夾下名為"zh_CN"的文件夾重命名為"zh"，即可正常使用英文版，如下圖所示。

圖 12

基于虛擬機安裝Ubuntu20.04.6操作系統

本章節主要提供在虛擬機上安裝Linux發行版Ubuntu20.04.6的方法。請先確保在Windows下已正常安裝VMware16.2.5虛擬機，再進行本章節操作。

安裝Ubuntu20.04.6操作系統

打開VMware Workstation，點擊"File -> New Virtual Machine..."，彈出如下界面。

注意：如無法在虛擬機中安裝64位操作系統，請在Windows開機時進入BIOS中，將"CPU Configuration"的Virtualization項狀態改為Enabled，一般PC默認支持32位虛擬機操作系統，因此需將其開啟以支持64位虛擬機操作系統。

圖 13

在彈出的界面中選擇"Custom(advanced)"進行自定義安裝，然后點擊Next，如下圖所示。

圖 14

在彈出的界面中，"Hardware compatibility:"選擇"Workstation 16.2.x"，然后點擊Next，如下圖所示。

圖 15

選擇"I will install the operating system later."，然后點擊Next，如下圖所示。

圖 16

選擇操作系統為Linux，選擇操作系統版本Ubuntu 64-bit，然后點擊Next，如下圖所示。

圖 17

填寫虛擬機名稱以及選擇虛擬機安裝路徑。然后點擊Next，如下圖所示。

圖 18

選擇安裝的操作系統運行時，使用CPU核的數目以及單核使用的核心數量，然后點擊Next，如下圖所示。

圖 19

將分配運行時使用的內存，設置為4096MByte，然后點擊Next，如下圖所示。

圖 20

選擇第一項使用橋接網絡，然后點擊Next，如下圖所示。

圖 21

默認選擇第二項"LSI Logic(Recommended)"，然后點擊Next，如下圖所示。

圖 22

選擇虛擬磁盤類型。這里選擇第二項SCSI，然后點擊Next，如下圖所示。

圖 23

選擇第一項創建新虛擬磁盤，然后點擊Next，如下圖所示。

圖 24

設置磁盤空間為200GByte，然后點擊Next，如下圖所示。

圖 25

點擊"Browse…"選擇虛擬磁盤儲存路徑，然后點擊Next，如下圖所示。

圖 26

點擊Finish，完成系統安裝設置，如下圖所示。

圖 27

在彈出的界面中，點擊"VM -> Settings..."，如下圖所示。

圖 28

在彈出的界面中，點擊"CD/DVD(SATA) -> Use ISO image file -> Browse…"，選擇ISO鏡像安裝文件ubuntu-20.04.6-desktop-amd64.iso，其位于產品資料“4-軟件資料ToolsWindows”目錄下，然后點擊OK，如下圖所示。

圖 29

在虛擬機菜單欄上點擊，開始安裝Ubuntu操作系統，如下圖所示。

圖 30

在彈出的界面中，選擇"English -> Install Ubuntu"，默認選擇英文版，如下圖所示。

圖 31

在彈出的界面中，選擇"English(US) -> English(US)"，即選擇鍵盤類型為默認的美式鍵盤，然后點擊Continue，如下圖所示。

圖 32

在彈出的界面中，默認配置，點擊Continue，如下圖所示。

圖 33

在彈出的界面中，默認選擇第一項，擦除磁盤，然后點擊"Install Now"，如下圖所示。

圖 34

在彈出的界面中，點擊Continue，開始進行安裝，如下圖所示。

圖 35

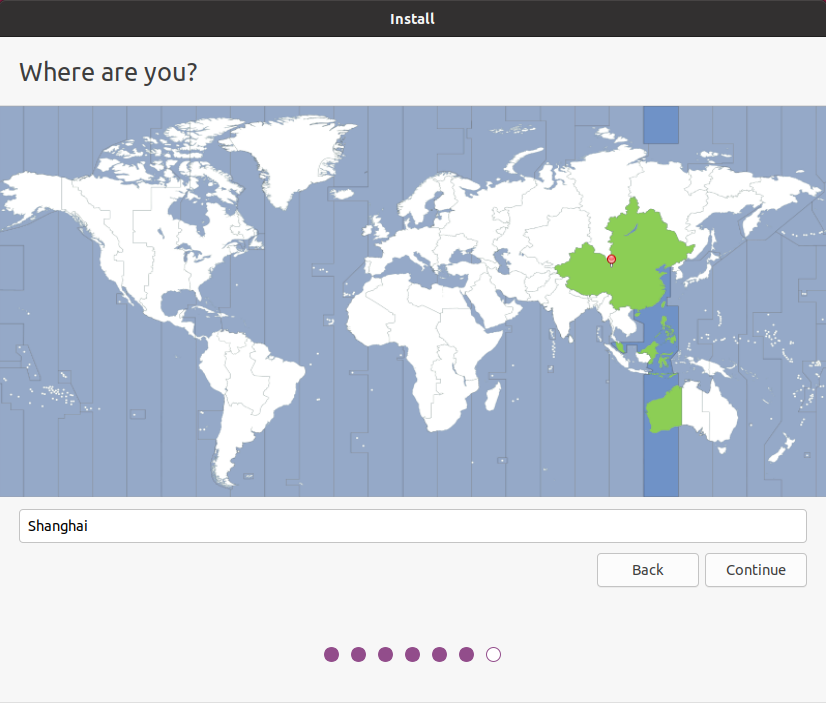

安裝約耗時2min，在彈出的界面中，選擇所在時區，然后點擊Continue，如下圖所示。

圖 36

在彈出的界面中，參照模板填寫用戶信息。建議用戶名、PC名稱、密碼等都設置為Tronlong（區分大小寫），以匹配我司開發文檔。選擇"Requiremy password to log in"，然后點擊Continue，如下圖所示。

圖 37

等待安裝完成，根據不同計算機硬件配置安裝時長約10~30min，如下圖所示。

圖 38

安裝完成后，點擊"Restart Now"，重啟Ubuntu，如下圖所示。

圖 39

在彈出的界面中，按回車鍵進入系統，如下圖所示。

圖 40

重啟完成后，輸入密碼Tronlong，按回車鍵即可登錄系統，如下圖所示。

圖 41

登錄系統后，依次點擊Skip、Next、Done進行初始化設置。如下圖所示。

圖 42

圖 43

圖 44

系統會提示是否升級系統，請不要升級系統，請分別點擊"Don't Upgrade"和OK，如下圖所示。

圖 45

圖 46

開啟root用戶。Ubuntu很多命令需在root用戶權限下執行，重新啟動并登錄虛擬機Ubuntu操作系統，按"Ctrl + Alt + T"打開Terminal命令行終端，Ubuntu默認是不開啟root用戶權限的，執行如下命令開啟。輸入一次當前普通用戶密碼后，再輸入兩次root用戶密碼后就開啟了root用戶，務必記住root密碼。

Host# sudo passwd root

圖 47

系統安裝完畢后，一般都要更新一下系統的軟件，但不是升級系統，開機經常提示升級系統，忽略即可。確保網絡已連接，執行如下命令更新軟件列表。

Host# sudo apt-get update

圖 48

update會訪問源列表里的每個網址，并讀取軟件列表，然后保存在本地電腦。upgrade會把本地已安裝的軟件，與剛下載的軟件列表里對應軟件進行對比，如果發現已安裝的軟件版本太低，就會提示更新。總而言之，update是更新軟件列表，upgrade是更新軟件。

安裝vim和gedit工具。系統自帶的文本編輯工具為vi，vim屬于vi的升級版，請執行如下命令安裝vim工具。

Host# sudo apt-get install vim

圖 49

輸入Y，繼續安裝。

圖 50

安裝完成。

gedit屬于圖形化的文本編輯器，操作和Windows下的txt文本編輯器基本一致，對于初學者來說，會更加適合。如系統未安裝gedit，請執行如下命令。

Host# sudo apt-get install gedit

至此，系統安裝完畢。

如連接網線后，虛擬機不能連接互聯網，請在Windows下執行如下步驟。如可正常連接互聯網，則可以跳過此步驟。

在Windows下按"WIN+R"鍵，在空白處輸入"services.msc"，然后點擊“確定”，如下圖所示。

圖 51

在彈出Windows服務窗口，找到"VMware NAT Service"，右鍵并選擇“屬性(R)”，如下圖所示。

圖 52

啟動類型選擇“自動”，在服務狀態欄點擊“啟動(S)”，然后點擊“確定”，如下圖所示。

圖 53

安裝虛擬機工具

若未安裝虛擬機工具，進入系統后，屏幕將無法全屏顯示，且不能通過共享目錄以及拖曳方式在Windows和虛擬機Ubuntu系統之間傳輸文件。如下為安裝虛擬機工具操作步驟。

打開Terminal命令行終端，執行如下命令，安裝虛擬機工具。

Host# sudo apt-get install open-vm-tools-desktop

圖 54

輸入Y，然后按回車鍵，等待安裝完成即可，如下圖所示。

圖 55

設置虛擬機共享目錄

先點虛擬機菜單上方右邊的三角下拉按鈕，再點擊"Shut Down Guest"，關閉虛擬機，如下圖所示。

圖 56

圖 57

點擊"VM -> Settings…"進入設置界面，點擊"Options -> Shared Folders -> Always enabled->Add…"，選擇路徑添加共享目錄（共享目錄可設置多個），然后點擊OK，如下圖所示。

圖 58

圖 59

此處共享目錄命名為SharedFolders，如下圖所示。

圖 60

重新啟動并登錄Ubuntu系統，執行如下命令，確定共享文件夾是否已設置。

Host# vmware-hgfsclient

圖 61

執行如下命令后，可在"/mnt/hgfs/"下看到共享目錄，即可通過共享目錄傳輸文件，如下圖所示。

Host# sudo mkdir /mnt/hgfs

Host# sudo vmhgfs-fuse .host:/ /mnt/hgfs -o nonempty -o allow_other

圖 62

執行如下命令，修改fstab配置文件，虛擬機啟動后將自動掛載已設置的共享目錄。

Host# sudo vim /etc/fstab

圖 63

修改內容如下：

.host:/SharedFolders /mnt/hgfs/SharedFolders fuse.vmhgfs-fuse allow_other,defaults 0 0

圖 64

?由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
