TPS62650-Q1 器件是一款高頻同步降壓 DC-DC 轉換器 針對電池供電的便攜式應用進行了優化。該 TPS62650-Q1 支持高達 800mA 的負載電流，并允許使用小型、低成本電感器和 電容器。

該器件非常適合由一個 單節鋰離子電池。輸出電壓范圍可通過 我^2^C 接口低至 0.75 V，該器件支持低壓內核電源 用于智能手機和手持式計算機中的 DSP 和處理器的耗材。
*附件：tps62650-q1.pdf

TPS62650-Q1 以 6MHz 的穩壓開關頻率運行，并進入 效率優化的省電模式在輕負載電流下運行，以保持高效率 在整個負載電流范圍內。在關斷模式下，電流消耗降低至 小于 3.5 μA。

串行接口兼容 Standard、Fast/Fast Plus 和 High-Speed 模式 我^2^C 規范允許以高達 3.4 Mbps 的速度傳輸。這 通信接口用于動態電壓調節，電壓階躍低至 12.5 mV，用于 設置輸出電壓或重新編程作模式（PFM/PWM 或強制 PWM），用于 實例。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 2：-40°C 至 +105°C 環境工作
    溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C3B
• 6MHz 工作頻率時效率為 86%
• 38μA 靜態電流
• 寬 V在范圍：2.3 V 至 5.5 V
• 6MHz 穩頻工作頻率
• 負載和線路瞬態
• ±2% PWM 直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM
• 我^2^C 兼容接口高達 3.4 Mbps
• 引腳可選輸出電壓 （VSEL）
• 內部軟啟動，<150μs 啟動時間
• 電流過載和熱關斷保護
• 需要三個表面貼裝外部元件（1 個 MLCC 電感器、
  2 個陶瓷電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 <13 mm^2^
• 采用 9 引腳 NanoFree （CSP） 封裝

參數

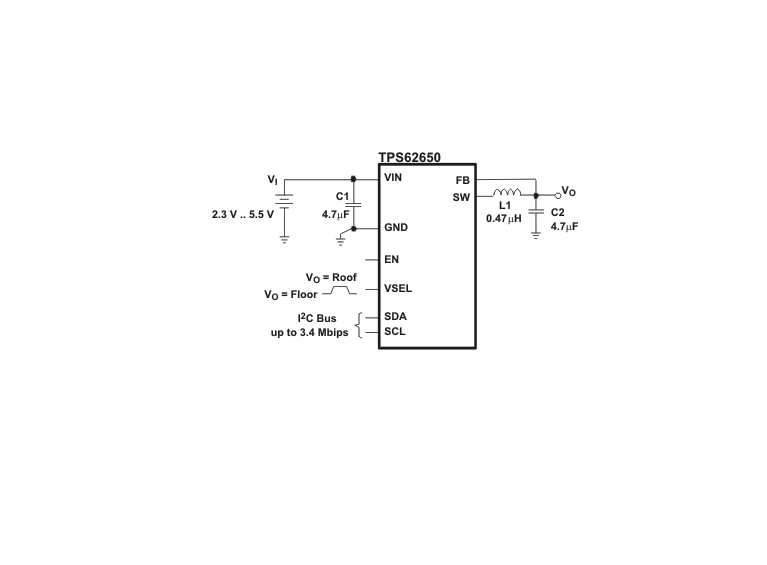

方框圖

1. 產品概述

TPS62650-Q1 是一款由 Texas Instruments 生產的 800mA、6MHz 高效率同步降壓直流-直流轉換器，專為電池供電的便攜式應用設計。該轉換器具有 I2C 兼容接口，支持動態電壓調整，適用于智能手機、微處理器核心供電等場景。

2. 主要特性

• ?高效率?：在 6MHz 操作下可達 86%
• ?小封裝?：采用 9 引腳 NanoFree? (CSP) 封裝，總解決方案尺寸小于 13mm2
• ?寬輸入電壓范圍?：2.3V 至 5.5V
• ?輸出電壓可調?：通過 I2C 接口或 VSEL 引腳在 0.75V 至 1.4375V 范圍內調整
• ?低靜態電流?：38μA（典型值）
• ?自動 PFM/PWM 模式切換?：根據負載電流自動切換工作模式以優化效率
• ?I2C 接口?：支持標準、快速及高速模式，最高傳輸速率可達 3.4Mbps

3. 功能描述

3.1 PFM/PWM 模式切換

• 在重載條件下，TPS62650-Q1 以 6MHz 的固定頻率 PWM 模式工作。
• 在輕載條件下，自動切換到 PFM 模式以降低靜態電流并提高效率。

3.2 I2C 接口

• 通過 I2C 接口可以動態調整輸出電壓，設置工作模式（PFM/PWM 或強制 PWM），以及監控電源狀態。
• I2C 接口支持標準、快速、快速+和高速模式，兼容性好，傳輸速率高。

3.3 保護功能

• ?過流保護?：集成 P-通道 MOSFET 電流限制，防止短路和過載。
• ?熱關斷?：當結溫超過 140°C 時自動關斷以保護芯片。
• ?欠壓鎖定?：防止在低輸入電壓下誤操作。

3.4 軟啟動

• 內置軟啟動電路，限制啟動時的浪涌電流，保護輸入電源和負載。

4. 應用領域

• 智能手機和平板電腦
• 微處理器和 DSP 核心供電
• 便攜式醫療設備
• 任何需要高效率、小尺寸 DC/DC 轉換器的電池供電應用

5. 設計指南

文檔提供了詳細的設計指南，包括：

• ?電感選擇?：推薦電感值范圍為 0.3μH 至 1.3μH，具體值需根據輸出電流和紋波要求確定。
• ?輸出電容選擇?：推薦使用低 ESR 的陶瓷電容，容值范圍為 4.7μF 至 10μF。
• ?布局考慮?：強調輸入電容、電感和輸出電容應盡可能靠近 IC 引腳，以減少寄生電感和電阻。
• ?I2C 接口設計?：提供了 I2C 總線布局和布線指南，以確保通信可靠性。

6. 封裝與訂購信息

TPS62650-Q1 提供 9 引腳 CSP 封裝（YFF），具體封裝類型和可訂購信息請參考數據手冊中的“封裝選項附錄”部分。

7. 注意事項

• 在設計過程中，應仔細選擇合適的電感、電容和布局方案，以確保電路的穩定性和性能。
• 使用 I2C 接口進行編程和監控時，應遵循 I2C 總線規范，確保通信正常。
• 在高溫或高功率應用場合，應注意散熱設計，以防止芯片過熱損壞。
