基于B3M020120H（SiC MOSFET）的技術參數，以下是其替代IGBT單管的應用價值分析，重點突出核心優勢與潛在考量：

核心優勢

高頻高效能

開關損耗極低：

在800V/55A條件下，典型開關能量（Eon=1.35mJ，Eoff=0.31mJ，搭配SiC SBD）比IGBT低50%以上（IGBT通?！?mJ）。

支持100kHz+開關頻率（IGBT通?！?0kHz），提升系統功率密度。

導通損耗優化：

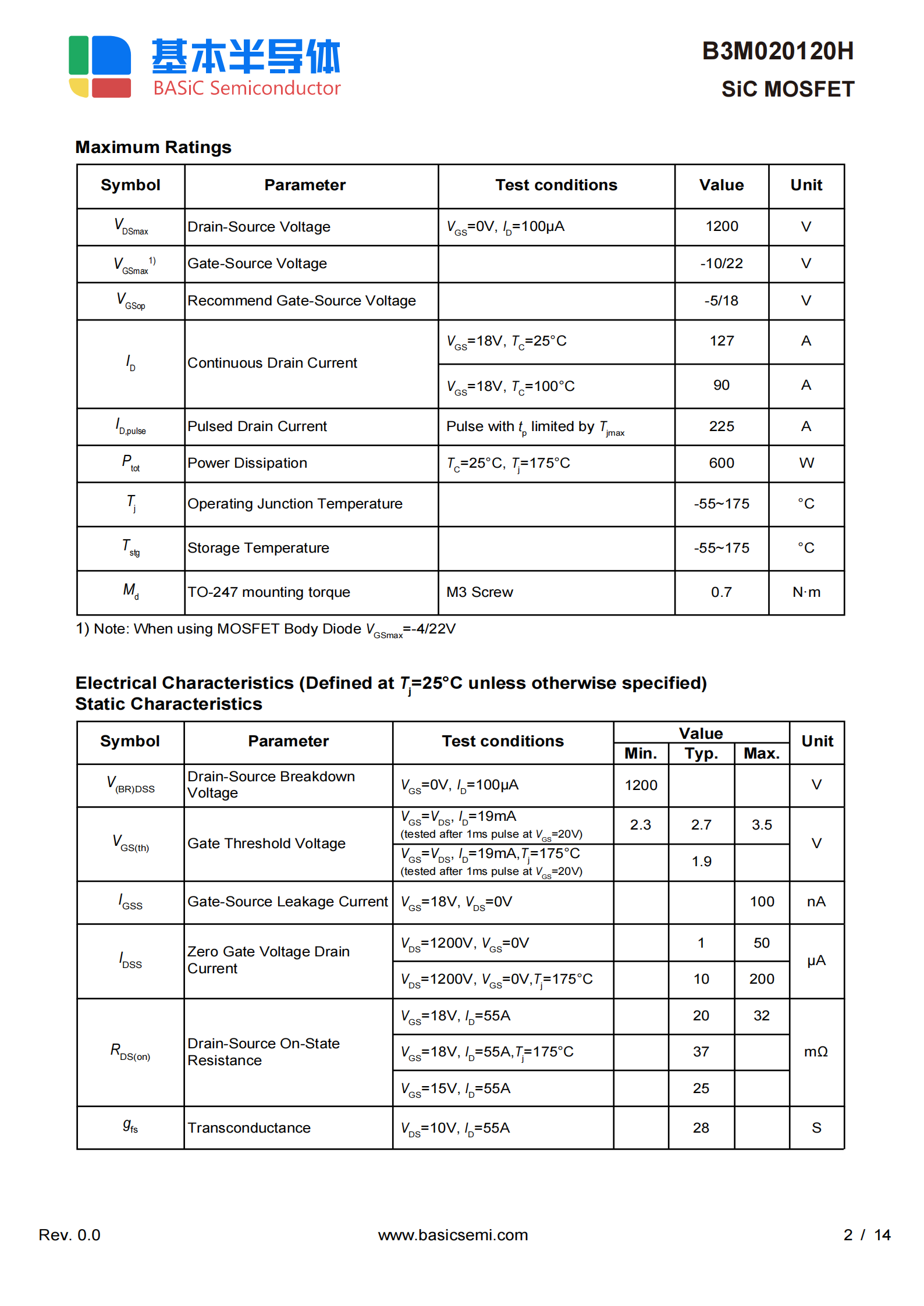

常溫下Rds(on)=20mΩ（Vgs=18V），高溫175°C時僅增至37mΩ，優于IGBT的正溫度系數特性。

熱管理簡化

結溫支持175°C，允許更高工作溫度。

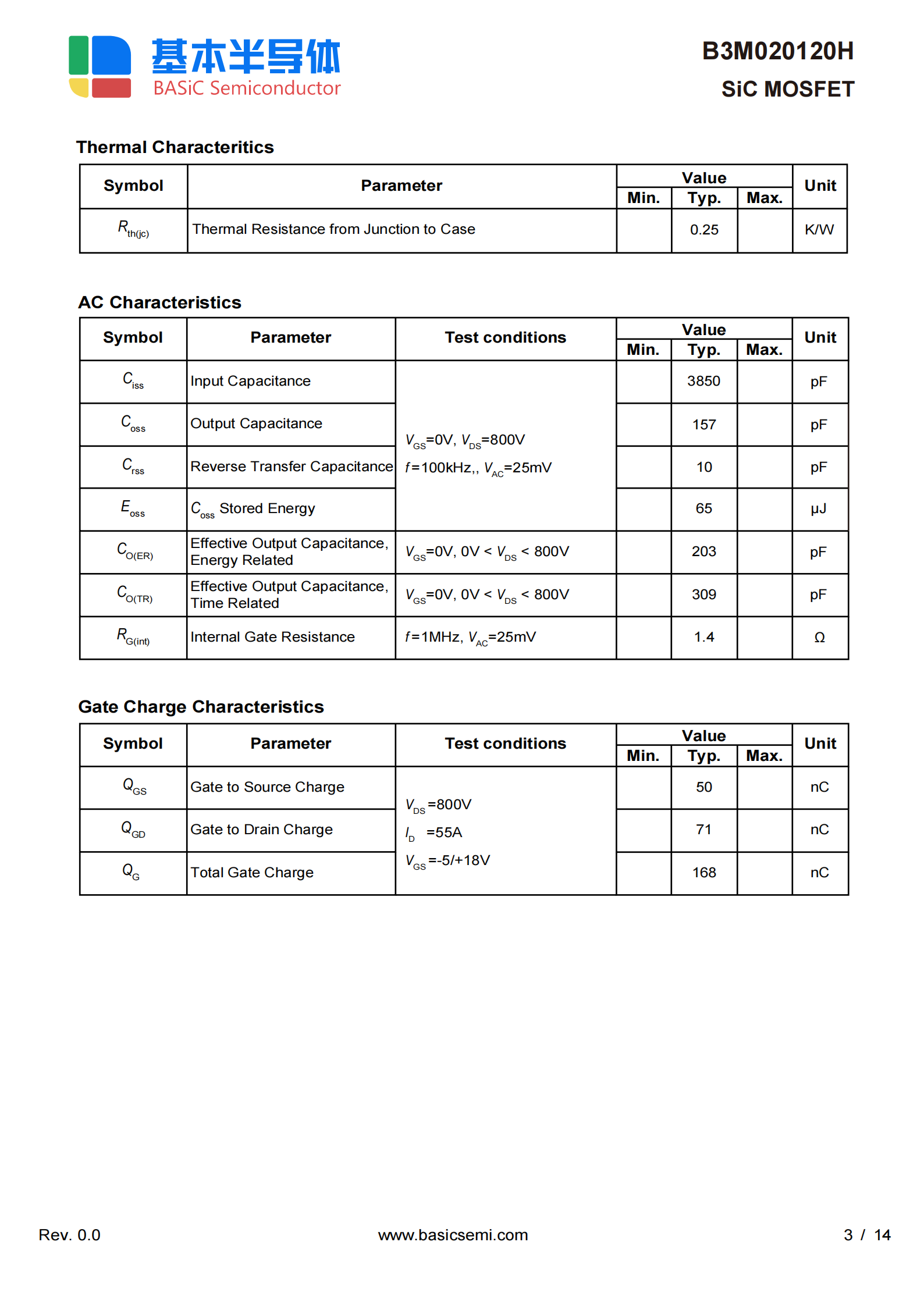

熱阻極低（Rthjc=0.25K/W），相同散熱條件下可承載更高功率，或減小散熱器尺寸（對比IGBT的典型Rthjc≥0.5K/W）。

系統級效益

無反向恢復問題：

體二極管反向恢復時間短（trr=33ns@25°C），顯著降低續流損耗（對比IGBT反并聯二極管trr>100ns）。

電容特性優異：

輸出電容Coss=157pF，存儲能量Eoss=65μJ，高頻開關時能量損耗更低。

功率密度提升：

高開關頻率允許使用更小的磁性元件（電感/變壓器），縮減系統體積。

可靠性增強

雪崩耐量（Avalanche Ruggedness）支持高能浪涌。

無鹵素 & RoHS兼容，滿足環保要求。

IGBT對比短板

特性B3M020120H (SiC MOSFET)傳統IGBT開關頻率>100 kHz≤30 kHz開關損耗Eon+Eoff≈1.66mJ (800V/55A)典型≥3mJ高溫導通損耗Rds(on)@175°C=37mΩ (↑85%)Vce(sat)@150°C↑30-50%二極管反向恢復trr=33ns (幾乎無拖尾電流)trr>100ns (顯著拖尾)熱阻Rthjc=0.25K/W典型≥0.5K/W

適用場景價值

光伏/儲能逆變器

高頻MPPT算法提升發電效率，降低散熱成本（高溫環境下性能衰減更?。?。

電動汽車充電樁

高功率密度縮減體積，55A連續電流支持快充模塊小型化。

工業SMPS

100kHz+開關頻率減小變壓器尺寸，整體效率提升3-5%（尤其部分負載工況）。

電機驅動

低開關損耗降低IGBT常見的過溫風險，適合高動態響應場景（如伺服驅動）。

替代考量

成本因素：
SiC器件單價高于IGBT，但系統級成本可能因散熱/無源器件簡化而抵消。

驅動設計：
需嚴格滿足Vgs=-5V/+18V驅動電壓（防誤開通），且柵極電荷Qg=168nC，需2A+驅動電流。

體二極管局限：
若續流需求高（如電機制動），建議外置SiC SBD（如B4D40120H），避免體二極管壓降（VSD=3.9V@175°C）導致損耗。

結論

B3M020120H在效率、頻率、溫度適應性上全面超越IGBT，尤其適合高頻、高功率密度、高溫場景。

推薦替代：光伏逆變器、高端電源模塊、快充樁等效率敏感型應用。

謹慎評估：超低成本方案或超低頻（<10kHz）場景，需核算成本收益。

設計關鍵：優化驅動電路與熱布局，充分發揮SiC性能潛力。
