Texas Instruments TPS543x21同步降壓轉換器數據手冊

Texas Instruments TPS543x21同步降壓轉換器包括TPS543321、TPS543421和TPS543521，連續輸出電流為3A、4A和5A。TPS543x21是一款高效、高壓輸入、易于使用的同步降壓轉換器，具有高設計靈活性。TPS543x21具有3.8V至18V的寬工作輸入電壓范圍，設計用于通過5V至12V總線電源軌供電的系統。

數據手冊：*附件：Texas Instruments TPS543x21同步降壓轉換器數據手冊.pdf

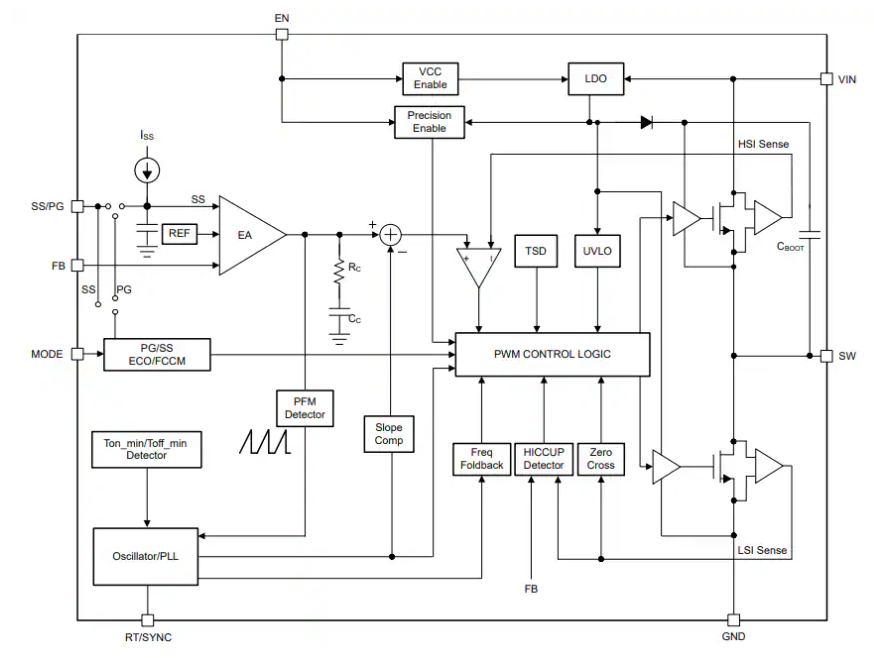

TPS543x21采用固定頻率峰值電流控制模式，并具有內部補償功能，可實現快速瞬態響應以及出色的線性調整率和負載調整率。該器件具有經過優化的內部環路補償功能，因此在寬輸出電壓范圍和開關頻率范圍內無需外部補償。集成式自舉電容器支持單層PCB，減少了外部元件數量。

TI TPS543x21具有各種保護功能，包括熱關斷、逐周期限流、輸入欠壓閉鎖和斷續短路保護。

TPS543x21采用9引腳1.5mm x 2.0mm QFN封裝，引腳分配可用于單層PCB布局。額定結溫范圍為-40°C至+150°C。

特性

易于使用且設計小巧
- 帶內部補償?shù)姆逯惦娏骺刂颇Ｊ?/li>
- 可選頻率：200 kHz至2.2 MHz
- 可與外部時鐘同步（支持相移）：200kHz至2.2MHz
- 可在輕負載條件下選擇PFM/FCCM
- 可選可調節軟啟動時間和電源良好指示器功能
- 通過展頻頻譜和經優化的引腳排列實現良好的EMI性能
- 適用于高側與低側MOSFET的斷續過流 (OC) 限值
- 適用于過熱保護 (OTP)、過流保護 (OCP)、過壓保護 (OVP)、欠壓保護 (UVP) 和欠壓鎖定 (UVLO) 的非鎖存保護
- 集成自舉電容器，支持單層PCB布局
- 工作結溫范圍：-40 °C至150 °C
- 1.5 mm x 2.0 mm QFN封裝
配置適用于各種應用
- 輸入電壓范圍：3.8 V至18 V
- 連續輸出電流高達5A (TPS543521)、4A (TPS543421)、3A (TPS543321)
- 0.6V±1%基準電壓（-40°C至150°C）
- 最短開關導通和關斷時間：70ns和114ns
- 最大開關導通時間：8us
- 最大占空比：98%

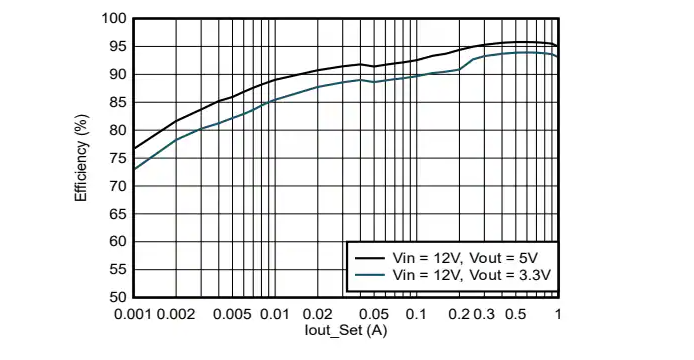

高效率
- 集成47 mΩ和21 mΩ MOSFET
- 低靜態電流：28uA (典型值）
使用WEBENCH^?^ Power Designer創建TPS543x21的定制設計
