Texas Instruments TPS92544-Q1同步升壓控制器包含一個同步升壓控制器和一個單片降壓LED驅動器，具有4.5V至65V寬工作降壓輸入電壓范圍。該同步升壓控制器實現了峰值電流模式控制器，可在恒壓模式下工作。輸出電壓可使用可編程8位DAC進行編程。

數據手冊：*附件：Texas Instruments TPS92544-Q1同步升壓控制器數據手冊.pdf

該單片同步降壓實現自適應導通時間平均電流模式控制，可產生恒定電壓 (CV) 或恒定電流 (CC) 輸出。該降壓兼容分流FET調光技術和CC模式下基于LED矩陣管理器的動態光束前照燈。在CV模式下，自適應導通時間控制能夠以快速瞬態響應實現高帶寬運行。自適應導通時間控制提供幾乎恒定的切換頻率，可設置在100kHz至1.0MHz之間。借助電感器電流檢測和閉環反饋，可在寬輸入電壓、輸出電壓和環境溫度范圍內實現優于±4%的精度。在恒流 (CC) 模式下，降壓可使用模擬或PWM調光技術獨立調制LED電流。

Texas Instruments TPS92544-Q1包含一個內部振蕩器。UART串行接口與TPS9266x和TPS9254x器件兼容。內部電子擦除可編程只讀存儲器可存儲系統默認值、校準和照明模塊數據。七個可配置MPIO和DIO可設置為具有系統溫度補償、LED分檔和編碼應用的數字輸入或輸出或ADC輸入。TPS92541-Q1采用7.0mm × 7.0mm熱增強型48引腳HTQFP封裝，具有頂部裸露焊盤。

特性

• 符合汽車應用類AEC-Q100標準
  • 1級：-40°C至+125°C環境工作溫度范圍
  • 器件HBM分類等級H1C
  • 器件CDM分類等級C5
• 具備功能安全能力，可提供有助于功能安全系統設計的文件
• 寬輸入電壓范圍：4.5 V至65 V
• 同步降壓，帶集成開關
• 可配置恒壓 (CV) 和恒流 (CC) 運行
  • 連續輸出電流高達2 A，精度為4%
  • 調節精度：4%（電壓和電流模式）
• 同步升壓控制器，可編程輸出電壓高達65V
• 升壓和降壓擴頻，用于降低EMI
• 降壓開關熱保護
• UART串行通信
  • 用于系統時鐘的內部振蕩器
  • 兼容LMM
• 內部EEPROM
  • 默認設置
  • 客戶校準數據

應用

• 汽車前大燈
• 自適應LED驅動模塊

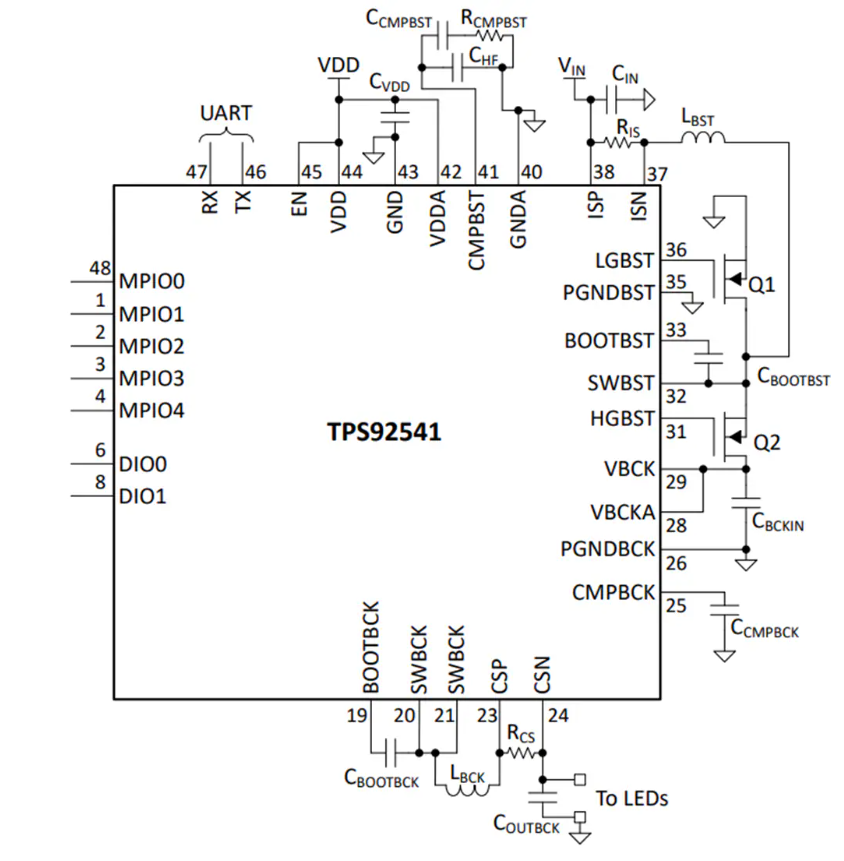

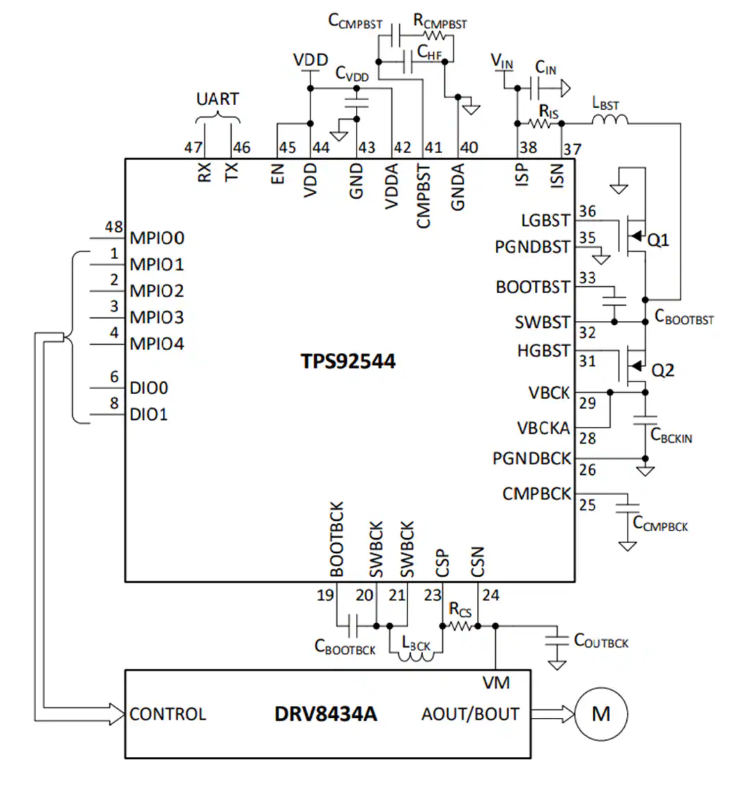

簡化原理圖
