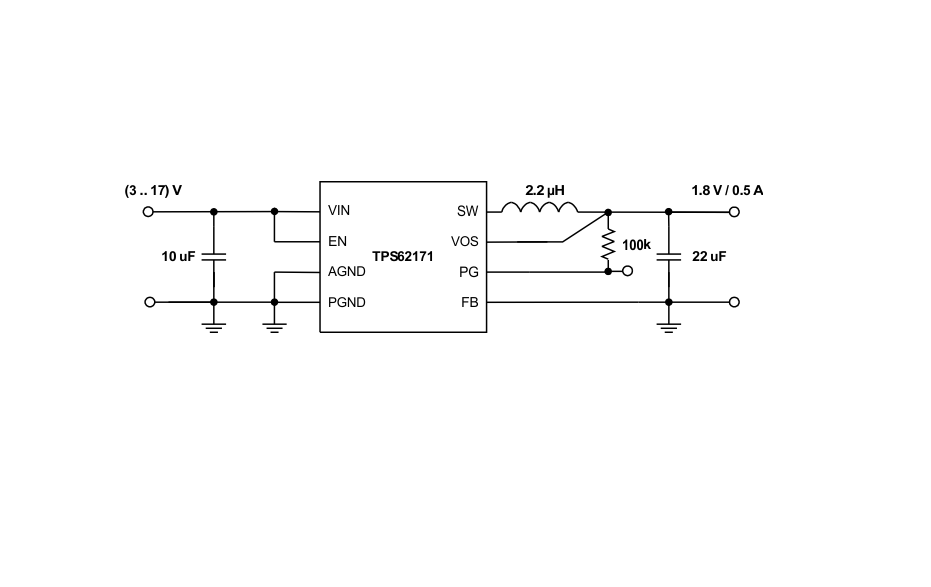

TPS6217x 器件系列是易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。通常為 2.25 MHz 的高開關頻率允許使用小型電感器，并通過利用 DCS-Control? 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 6V 的輸出電壓下支持高達 0.5A 的連續輸出電流（具有 100% 占空比模式）。
*附件：tps62170.pdf

通過配置 enable 和 open-drain power good 引腳，也可以實現電源排序。

在省電模式下，這些器件的 VIN 靜態電流約為 17 μA。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 2mm × 2mm 8 引腳 WSON 封裝 （DSG）。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍為 3 V 至 17 V
• 高達 500mA 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 固定輸出電壓版本
• 無縫省電模式轉換
• 典型值為 17μA 靜態電流
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 引腳對引腳與 TPS62160 和 TPS62125 兼容
• 采用 2mm × 2mm 8 引腳 WSON 封裝

參數

方框圖

一、產品概述

• ?產品名稱?：TPS62170
• ?系列?：TPS6217x
• ?類型?：3V至17V，0.5A降壓轉換器（DC-DC Converter）
• ?特點?：采用DCS-Control?拓撲結構，提供高效率、高功率密度和快速瞬態響應。

二、主要特性

• ?輸入電壓范圍?：3V至17V
• ?輸出電流?：高達0.5A
• ?輸出電壓可調范圍?：0.9V至6V（可調版本）；固定輸出電壓版本可選
• ?開關頻率?：約2.25MHz（典型值）
• ?工作模式?：脈沖寬度調制（PWM）模式和節能模式（Power Save Mode）
• ?保護功能?：短路保護、過溫保護、欠壓鎖定（UVLO）
• ?封裝?：2mm x 2mm 8-Pin WSON封裝

三、應用領域

• 12V電源軌供電
• 單個或多個鋰離子電池供電的POL（Point of Load）
• LDO（Low Dropout Regulator）替代品
• 嵌入式系統
• 數碼相機、視頻設備
• 移動PC、平板電腦、調制解調器

四、電氣特性

• ?靜態電流?：典型值17μA（啟用狀態下無負載）
• ?關機電流?：小于2μA
• ?熱關斷溫度?：典型值160°C
• ?輸出電壓精度?：±3%（PWM模式），±3.5%至±4%（節能模式）
• ?負載調節率?：0.05%/A（典型值）
• ?線性調節率?：0.02%/V至0.05%/V（典型值）

五、功能描述

• ?啟用與關機?：通過EN引腳控制，低電平關機，高電平啟用。
• ?電流限制與短路保護?：具有動態電流限制功能，防止過流和短路損壞。
• ?電源良好（PG）輸出?：開漏輸出，用于指示輸出電壓是否達到穩定狀態。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于閾值時自動關機，防止誤操作。
• ?熱關斷?：結溫超過閾值時自動關機，保護器件不受損壞。

六、設計指南

• ?輸出電壓編程?：通過FB引腳的外部分壓電阻設置輸出電壓。
• ?外部組件選擇?：包括電感、輸出電容和輸入電容的選擇，需考慮穩定性、紋波電壓和瞬態響應。
• ?布局建議?：提供布局指南和示例，以最小化EMI和提高穩定性。
