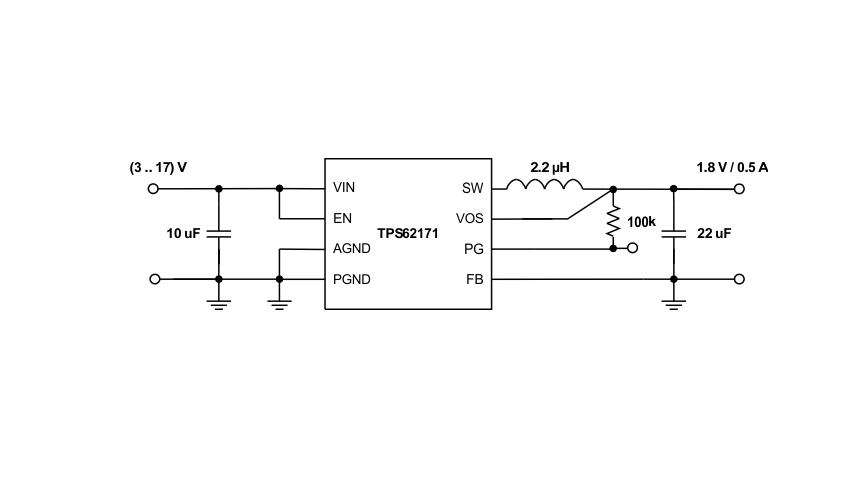

TPS6217x 器件系列是易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。通常為 2.25 MHz 的高開關頻率允許使用小型電感器，并通過利用 DCS-Control? 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 6V 的輸出電壓下支持高達 0.5A 的連續輸出電流（具有 100% 占空比模式）。
*附件：tps62173.pdf

通過配置 enable 和 open-drain power good 引腳，也可以實現電源排序。

在省電模式下，這些器件的 VIN 靜態電流約為 17 μA。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 2mm × 2mm 8 引腳 WSON 封裝 （DSG）。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍為 3 V 至 17 V
• 高達 500mA 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 固定輸出電壓版本
• 無縫省電模式轉換
• 典型值為 17μA 靜態電流
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 引腳對引腳與 TPS62160 和 TPS62125 兼容
• 采用 2mm × 2mm 8 引腳 WSON 封裝

參數

方框圖

一、產品概述

• ?產品系列?：TPS6217x
• ?類型?：3V至17V，0.5A降壓轉換器（DC-DC Converter）
• ?特點?：采用DCS-Control?拓撲結構，提供高效率、高功率密度和快速瞬態響應。

二、主要特性

• ?輸入電壓范圍?：3V至17V
• ?輸出電流?：高達0.5A
• ?輸出電壓?：固定5V（TPS62173版本）
• ?開關頻率?：約2.25MHz（典型值）
• ?工作模式?：支持PWM（脈沖寬度調制）模式和節能模式（Power Save Mode）
• ?保護功能?：短路保護、過溫保護、欠壓鎖定（UVLO）
• ?封裝?：2mm x 2mm 8-Pin WSON封裝

三、應用領域

• 適用于需要高效率、小尺寸和高功率密度的電源應用
• 廣泛用于便攜式設備、嵌入式系統、數字電路等

四、電氣特性

• ?靜態電流?：啟用狀態下無負載時典型值為17μA
• ?關機電流?：小于2μA
• ?熱關斷溫度?：典型值為160°C
• ?輸出電壓精度?：在PWM模式下，輸出電壓精度為±3%；在節能模式下，精度為±3.5%至±4%
• ?負載調節率?：0.05%/A（典型值）
• ?線性調節率?：0.02%/V至0.05%/V（典型值）

五、功能描述

• ?啟用與關機?：通過EN引腳控制，低電平關機，高電平啟用。
• ?電流限制與短路保護?：內置電流限制功能，防止過流和短路損壞。
• ?電源良好（PG）輸出?：開漏輸出，用于指示輸出電壓是否穩定。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于閾值時，自動關機以防止誤操作。
• ?熱關斷?：當結溫超過閾值時，自動關機以保護器件。

六、設計指南

• ?輸出電壓設置?：TPS62173為固定輸出電壓版本，無需編程輸出電壓。
• ?外部組件選擇?：包括電感、輸出電容和輸入電容的選擇，需考慮穩定性、紋波電壓和瞬態響應等因素。
• ?布局與接地?：提供布局指南和接地建議，以優化性能并減少EMI。
