國產化FMC接口通用計算平臺設計原理圖：2367-基于FMQL45T900 FMC接口通用計算平臺
一、板卡概述

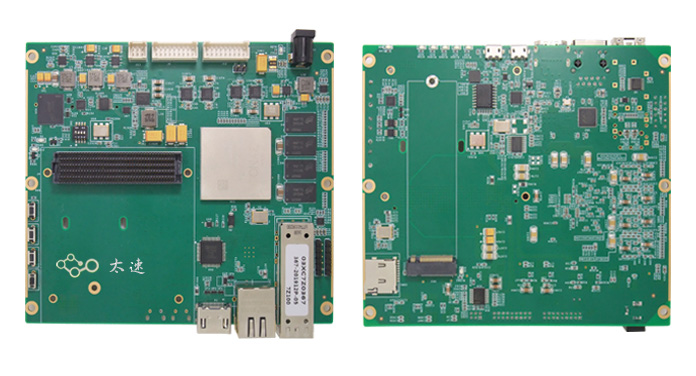

板卡由FMQL45T900I芯片來完成卡主控及數字信號處理，F(xiàn)MQL45T900內部集成了兩個ARM Cortex-A9核和一個kintex 7的FPGA，通過PL端FPGA擴展FMC、光纖、IO等接口，PS端ARM擴展網絡、USB、RS232等接口。板卡適應于圖像處理、震動、通信、雷達等前端信號處理或者手持機等開發。

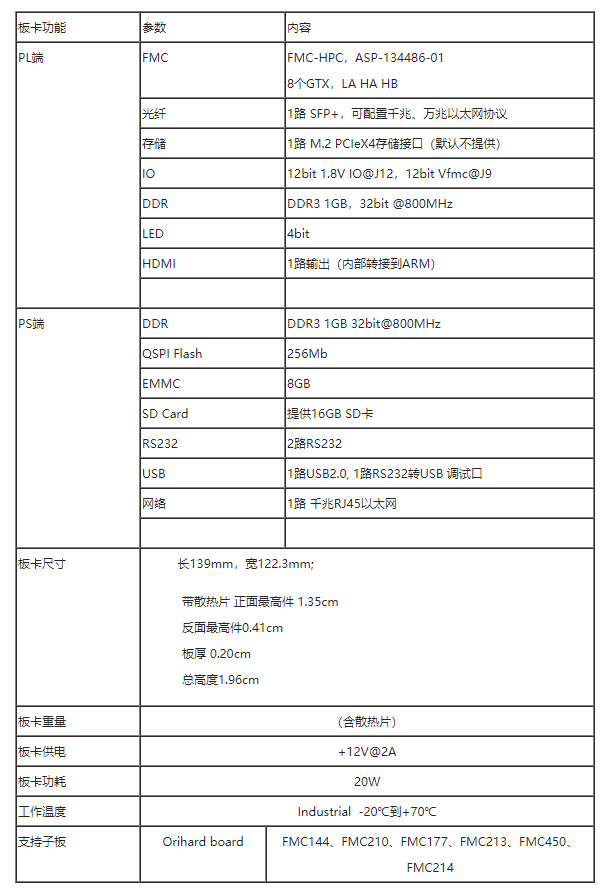

二、主要功能和性能

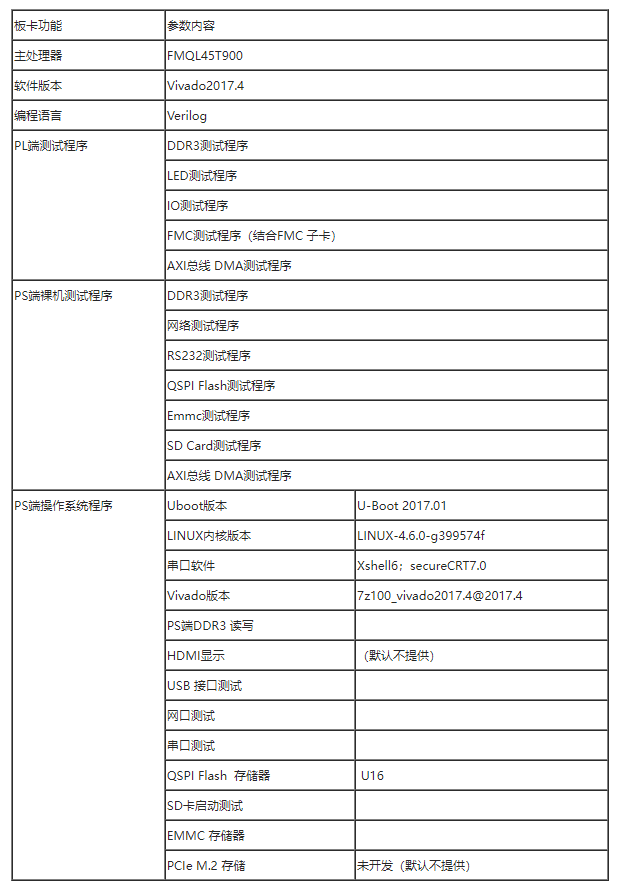

三、軟件支持
四、應用領域：
● 軟件無線電處理平臺
● 圖形圖像跟蹤處理
