基于FMC接口的JFM7K325T PCIeX4 3U PXIe接口卡

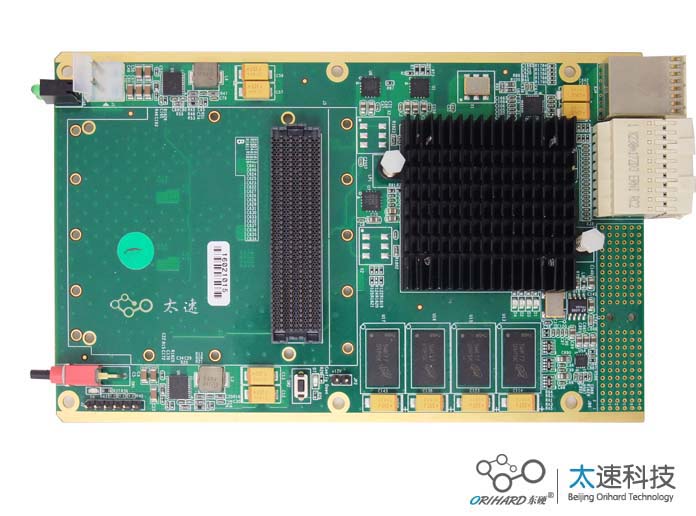

一、板卡概述
本板卡基于 FPGAJFM7K325T 芯片,pin_to_pin兼容FPGAXC7K410T-2FFG900 ,支持PCIeX8、64bit DDR3容量2GByte,HPC的FMC連接器,板卡支持PXIE標準協議,其中XJ3標準高速差分接口,支持PCIeX 2。軟件具有windows,Linux驅動
二、功能和技術指標:
板卡功能
參數內容
主處理器
JFM7K325T
板卡標準
PXIExpressRevision1.0
電氣規范
PCIeV2.0PCIeX4
FMC接口
FMC ANSI/VITA57.1–2008,ASP-134486-01
HPC中LA,HA,HB全部接口和DP0~DP78路高速接口
板載緩存
支持64bitDDR3,容量2GByte
加載Flash
BPI模式,PC28F128MAP30
高速接口
XP3支持GTXX8,支持2組PCIeX4或者SRIO
低速接口
XP4,支持PXIe規范的觸發總線,電源輸入
P1支持15對LVDS或者30個LVTTLIO
板卡尺寸
100X160mm
板卡重量
(含散熱片)
板卡供電
+12V,3A
板卡功耗
36W
工作溫度
Industrial -20℃到+65℃
三、接口測試軟件:
板卡功能
參數內容
主處理器
JFM7K325T
軟件版本
PCIEXPRESSCARDELECTROMECHANICALSPECIFICATION,REV.1.1
編程語言
板卡接口測試程序
DDR測試、PCIeIO模式測試
板卡接口應用程序
PCIeV3.0XDMA測試FPGA程序,
Windows7,Linux驅動程序
板載FMC測試程序
根據子卡型號提供對應的測試接口程序
四、應用領域
軟件無線電處理平臺
圖形圖像硬件加速器
NetFPGA
