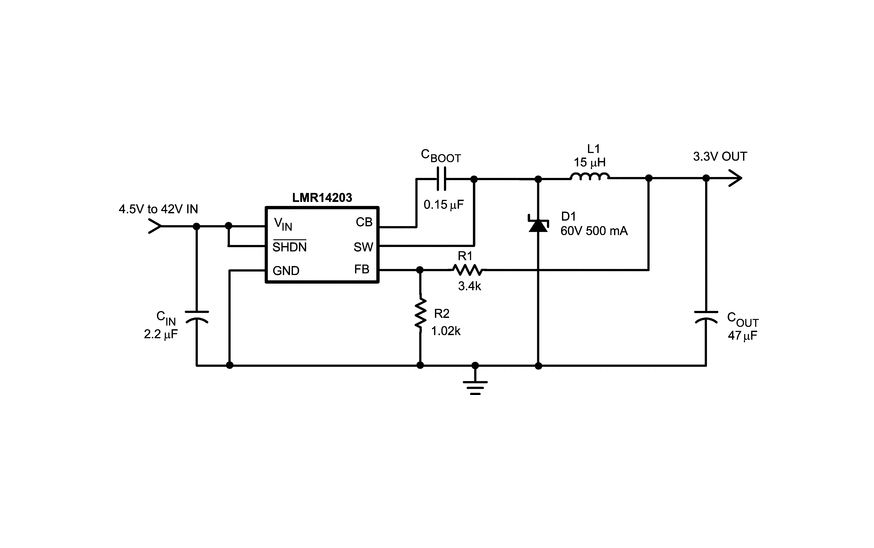

LMR14203是 PWM DC/DC 降壓（降壓）穩壓器。具有從 4.5V-42V，適用于廣泛的應用，例如從 不受監管的來源。他們的 R 值較低 DSON 系列 （0.9Ω 典型值）內部開關 實現最高效率（典型值為 85%）。工作頻率固定為 1.25 MHz，允許使用 小型外部元件，同時仍然能夠具有低輸出電壓紋波。軟啟動罐 使用帶有外部 RC 電路的關斷引腳實現，允許用戶定制 特定應用程序的軟啟動時間。
*附件：lmr14203.pdf

LMR14203 針對高達 300 mA 的負載電流進行了優化。

其他功能包括：熱關斷、V在欠壓 鎖定和柵極驅動欠壓鎖定。LMR14203采用扁平 SOT-6L 封裝 包。

特性

• 輸入電壓范圍為 4.5V 至 42V
• 輸出電壓范圍為 0.765V 至 34V
• 輸出電流高達 0.3A
• 1.25 MHz 開關頻率
• 低關斷 Iq，16 μA （典型值）
• 短路保護
• 內部補償
• 軟啟動功能
• 薄型 SOT-23-6 封裝 （2.97 x 1.65 x 1mm）
• 完全啟用 WEBENCH? Power Designer

性能優勢

• 為數字 IC 供電的嚴格精度
• 極其易于使用
• 微型整體解決方案可降低系統成本

參數

方框圖

一、產品概述

• ?產品名稱?：LMR14203
• ?類型?：42Vin, 0.3A降壓電壓調節器（Step-Down Voltage Regulator）
• ?特點?：PWM DC/DC降壓轉換器，適用于寬輸入電壓范圍（4.5V至42V），提供高達0.3A的輸出電流，具有高效率（典型值85%）、低關斷電流（Iq=16μA）和短路保護功能。

二、主要特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電壓范圍?：0.765V至34V
• ?輸出電流?：高達0.3A
• ?開關頻率?：固定1.25MHz
• ?保護功能?：熱關斷、輸入欠壓鎖定（UVLO）、門驅動欠壓鎖定
• ?軟啟動功能?：可通過外部RC電路實現可調軟啟動
• ?封裝類型?：薄型SOT-23-6封裝（2.97x1.65x1mm）

三、應用領域

• 點對點負載轉換，如從5V、12V和24V電源軌轉換
• 空間受限的應用
• 電池供電設備
• 工業分布式電源應用
• 功率計和便攜式手持儀器

四、電氣特性

• ?工作結溫范圍?：-40°C至125°C
• ?熱阻?：θJA為121°C/W（SOT-6L封裝）
• ?靜態電流?：關斷狀態下典型值為16μA，非切換狀態下為1.35mA至1.85mA
• ?開關導通電阻?：典型值為0.9Ω
• ?反饋引腳參考電壓?：0.765V

五、功能描述

• ?PWM控制?：采用固定頻率的PWM控制，實現高效率的電壓轉換。
• ?軟啟動?：通過外部RC電路控制軟啟動時間，防止啟動時的電流沖擊。
• ?保護功能?：
  • ?熱關斷?：防止芯片因過熱而損壞。
  • ? 輸入欠壓鎖定（UVLO） ?：在輸入電壓低于閾值時關閉輸出，保護電路不受損壞。
  • ?門驅動欠壓鎖定?：確保足夠的門驅動電壓以驅動MOSFET。

六、設計指南

• ?輸出電壓設置?：通過反饋引腳和輸出端的電阻分壓器設置輸出電壓。
• ?輸入電容?：建議使用低ESR的陶瓷電容，以減少輸入電壓的瞬態波動。
• ?電感選擇?：根據輸入電壓、輸出電壓和輸出電流選擇合適的電感值，以平衡效率和輸出紋波。
• ?輸出電容?：選擇低ESR的陶瓷電容，以減少輸出紋波。
• ?布局考慮?：提供詳細的布局建議，以減少噪聲和提高整體效率。

七、封裝與訂購信息

• ?封裝類型?：SOT-23-6封裝
• ?訂購信息?：提供多種封裝選項和數量選擇，具體信息請參考TI官方網站的產品訂購指南。
