LMR10520穩壓器是一款采用 6 引腳 WSON 封裝的單片高頻 PWM 降壓 DC/DC 轉換器。它提供所有有源功能,可在盡可能小的 PCB 面積內提供具有快速瞬態響應和精確調節的本地 DC/DC 轉換。只需最少的外部元件,LMR10520 易于使用。使用內部 150mΩ PMOS 開關驅動 2A 負載的能力可實現最佳功率密度。世界一流的控制電路允許低至 30 ns 的導通時間,從而在整個 3 V 至 5.5 V 輸入工作范圍內支持極高的頻率轉換,最低輸出電壓為 0.6 V。LMR10520 具有內部補償功能,因此使用簡單,需要的外部元件很少。盡管工作頻率很高,但很容易實現高達 93% 的效率。包括外部關斷功能,具有 30 nA 的超低待機電流。LMR10520 采用電流模式控制和內部補償,可在較寬的工作條件下提供高性能調節。其他功能包括用于減少浪涌電流的內部軟啟動電路、逐脈沖電流限制、熱關斷和輸出過壓保護。

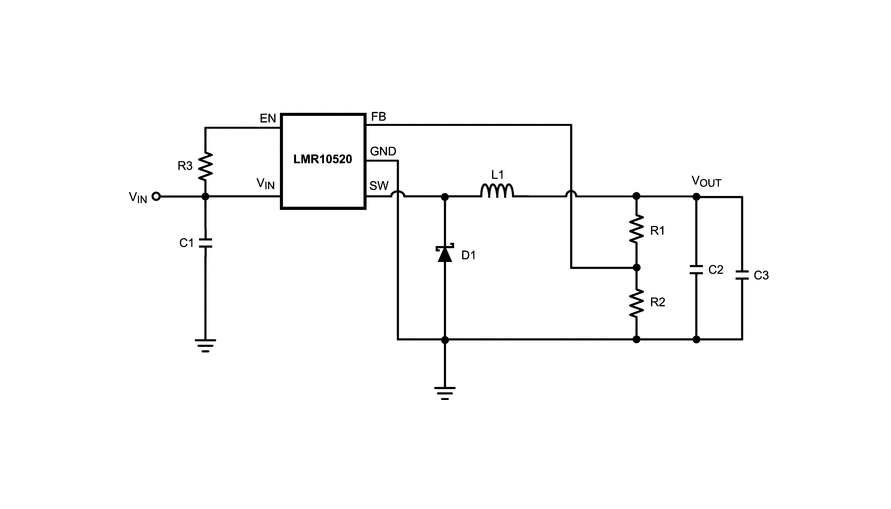

*附件:lmr10520.pdf
特性
- 輸入電壓范圍為 3 V 至 5.5 V
- 輸出電壓范圍為 0.6 V 至 4.5 V
- 輸出電流高達 2 A
- 1.6MHz (LMR10520X) 和 3MHz (LMR10520Y) 開關頻率
- 低電平關斷 I
Q,30 nA(典型值) - 內部軟啟動
- 內部補償
- 電流模式 PWM作
- 熱關斷
- 微型整體解決方案可降低系統成本
- WSON (3 × 3 × 0.8 mm) 封裝
參數
方框圖
一、產品概述
- ?產品名稱?:LMR10520
- ?類型?:5.5V輸入,2A降壓電壓調節器(Step-Down Voltage Regulator)
- ?封裝?:WSON(3x3x0.8mm)
- ?特點?:高頻PWM DC/DC轉換器,提供高達2A的輸出電流,內部補償,易于使用,適用于小型PCB設計。
二、主要特性
- ?輸入電壓范圍?:3V至5.5V
- ?輸出電壓范圍?:0.6V至4.5V
- ?輸出電流?:高達2A
- ?開關頻率?:1.6MHz(LMR10520X)和3MHz(LMR10520Y)
- ?關斷電流?:典型值30nA
- ?保護功能?:過溫保護、短路保護、輸出過壓保護、欠壓鎖定(UVLO)
- ?熱阻?:θJA為80°C/W(自然對流)
三、應用領域
- 點對點負載轉換,如從3.3V和5V電源軌轉換
- 空間受限的應用
- 電池供電設備
- 工業分布式電源應用
- 功率計和便攜式手持儀器
四、電氣特性
- ?工作結溫范圍?:-40°C至125°C
- ?靜態電流?:關斷狀態下典型值為30nA,工作狀態下為3.35mA至6.5mA(取決于型號)
- ?開關導通電阻?:150mΩ
- ?反饋引腳參考電壓?:0.6V
- ?電流限制?:典型值3.25A
五、功能描述
- ?PWM控制?:采用電流模式PWM控制,提供高性能的電壓調節。
- ?軟啟動?:內部集成軟啟動電路,減少啟動時的電流沖擊。
- ?保護功能?:
- ?過溫保護?:防止芯片因過熱而損壞。
- ?短路保護?:限制輸出電流,防止短路損壞。
- ?輸出過壓保護?:防止輸出電壓超過設定值。
- ? 欠壓鎖定(UVLO) ?:在輸入電壓低于閾值時關閉輸出。
六、設計指南
- ?輸出電壓設置?:通過反饋引腳和輸出端的電阻分壓器設置輸出電壓。
- ?電感選擇?:根據輸入電壓、輸出電壓和輸出電流選擇合適的電感值,以平衡效率和輸出紋波。
- ?輸入電容和輸出電容?:建議使用低ESR的陶瓷電容,以減少電壓波動和輸出紋波。
- ?布局考慮?:提供詳細的布局建議,包括地平面、反饋引腳走線、輸出電容走線等,以減少噪聲和提高整體效率。
七、封裝與訂購信息
- ?封裝類型?:WSON(6引腳)
- ?訂購信息?:提供多種封裝選項和數量選擇,具體信息請參考TI官方網站的產品訂購指南。
-
