本文主要講述芯片制造中的暈環注入。
當晶體管柵長縮至20納米以下,源漏極間可能形成隱秘的電流通道,導致晶體管無法關閉。而暈環注入(Halo Implant)技術,正是工程師們設計的原子級“結界”,將漏電流牢牢封鎖在溝道之外。
一、穿通效應:納米晶體管的“幽靈通道”
問題的根源:耗盡區的失控擴張

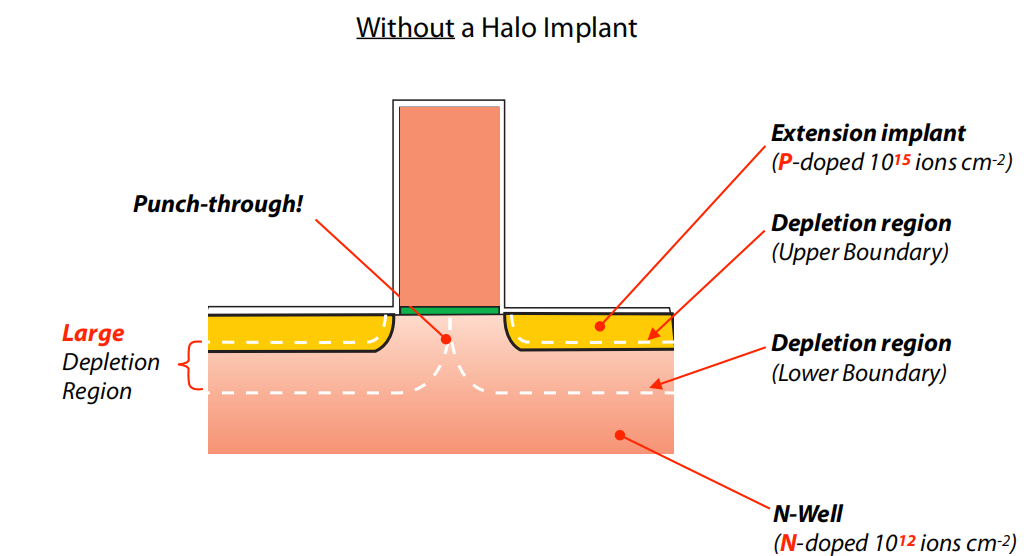

每個PN結交界處都存在耗盡區——一個缺乏自由載流子的絕緣區域(如圖1)。當源極(P?延伸注入)與漏極(N?延伸注入)之間的耗盡區相連時,就會形成穿通通道:傳統結構(無暈環注入):輕摻雜N阱(1012 ions/cm2)對抗重摻雜P?延伸區(101? ions/cm2);耗盡區向N阱深處大幅延伸(深度可達100 nm);柵長<20 nm時,源漏耗盡區相接,電子直接隧穿。結果:晶體管在關閉狀態漏電,功耗飆升甚至燒毀芯片。
二、暈環注入:原子級的“耗盡區牢籠”
技術原理:不對稱摻雜的巧思

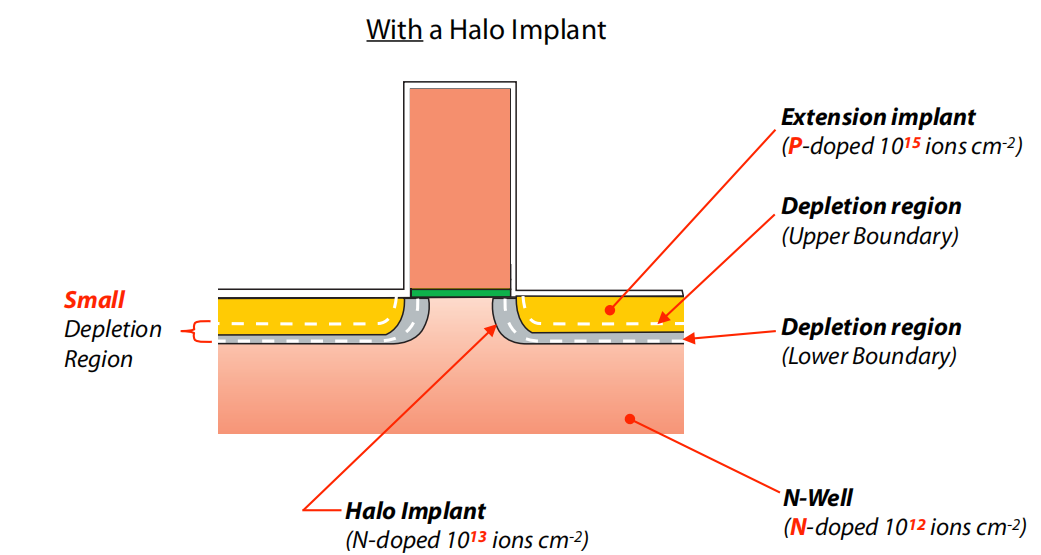

暈環注入通過在溝道邊緣植入高濃度反型摻雜原子,構建局部電荷屏障:
注入位置:僅位于柵極邊緣正下方(深度約20 nm),避開溝道中心;
摻雜設計:
區域 | 摻雜類型 | 濃度 (ions/cm2) | 作用 |
---|---|---|---|
P?延伸區 | 硼 | 101? | 形成源/漏極 |
N阱 | 磷 | 1012 | 晶體管基底 |
暈環區 | 磷 | 1013 | 封鎖耗盡區擴張 |
暈環的額外電荷(1013 ions/cm2)中和P?區的空穴電荷,將耗盡區深度壓縮70%(從100 nm→30 nm);
由于暈環僅存在于柵極邊緣,溝道中心載流子遷移率不受影響。
工藝四步
柵極側墻形成:沉積氮化硅并刻蝕,定義注入窗口;
傾斜離子注入:晶圓傾斜25-45°,磷離子以50 keV能量注入;
退火激活:納秒激光局部加熱,避免摻雜擴散;

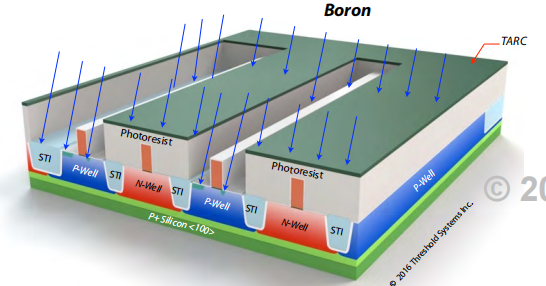

延伸注入同步:垂直注入硼形成源漏延伸區。
-
