本文全面綜述了硅太陽能電池金屬化印刷技術，重點關注絲網印刷的演進、核心挑戰（如細線柵線、銀漿消耗優化）、漿料流變學作用，并通過美能網版智能檢測儀進行質量控制，確保印刷過程的精度。最后對比新興技術（如模板印刷、并行點膠、輪轉絲網印刷）在提升效率與降低成本方面的潛力。

金屬化技術的演進

Millennial Solar

金屬化作為硅太陽能電池制造的關鍵環節，直接影響光電轉化效率與生產成本。近30年來，平板絲網印刷以高產能（>4000片/小時）、低報廢率和成熟的工業供應鏈，占據全球光伏金屬化98%的市場份額。其演進史映射了光伏產業化進程：

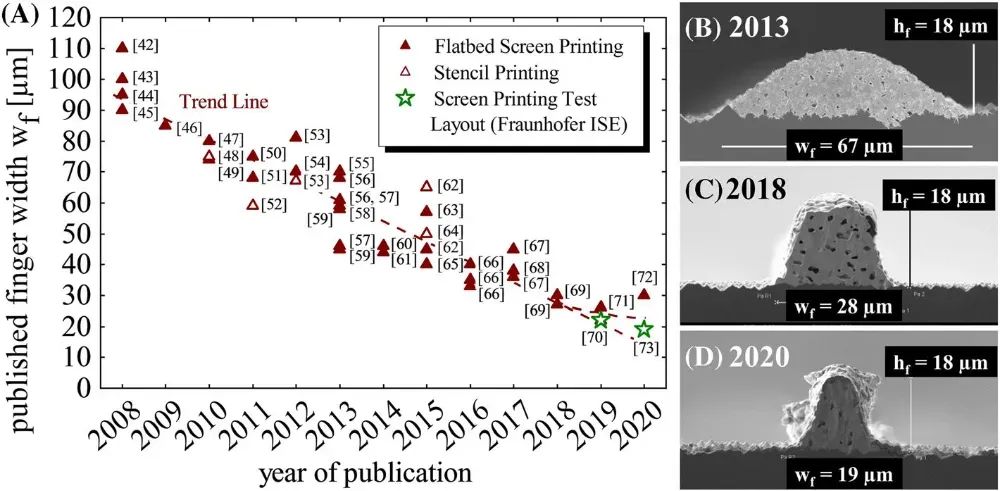

絲網印刷柵線寬度演變，SEM圖展示截面形貌優化

• 1975年里程碑：Spectrolab率先實現絲網印刷鋁背場（Al-BSF）電池量產，解決p型硅接觸問題；
• 2000年代突破：Fire-through銀漿技術兼容磷發射極與氮化硅減反層，推動PERC電池商業化；
• 當前技術節點：絲網印刷可實現線寬≤20μm，支撐PERC電池效率突破23%。

隨著n-TOPCon、異質結（SHJ）、鈣鈦礦/硅疊層等高效電池興起，金屬化面臨新挑戰：超細柵線（<30μm）、低溫兼容性（<200℃）及銀漿減耗（現占電池成15%）。

金屬化技術基礎

Millennial Solar

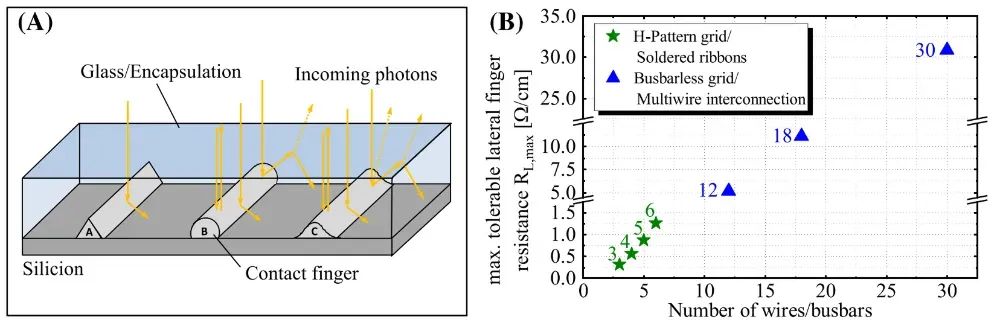

(a) 不同柵線截面（三角/圓形/高斯形）在玻璃/EVA封裝下的光反射模型 不同互聯焊帶數量下的最大容許橫向電阻RL,max

電極性能

• 光學損失：柵線遮光需控制在5%內，有效遮光寬度 wf,eff由形貌決定（如高斯截面比圓形遮光高20%）；
• 電學損失：包括接觸電阻ρc、柵線電阻Rgrid及金屬誘導復合j0,met，PERC電池中j0,met達500–800 fA/cm2；
• 材料成本：銀漿耗量需降至80 mg/片以下（2023年行業平均約85 mg）。

互聯技術創新

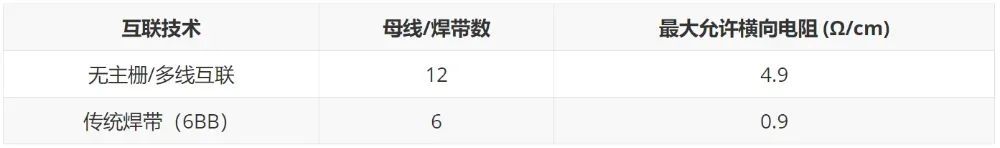

多主柵（MBB）、焊帶疊瓦（Shingled）及無主柵（Busbarless）設計顯著降低對柵線電阻的敏感性。當柵線線寬縮減至30μm時，多主柵（12BB）方案的容許橫向電阻達4.9 Ω/cm，較傳統3BB提升16倍。

絲網印刷的突破與瓶頸

Millennial Solar

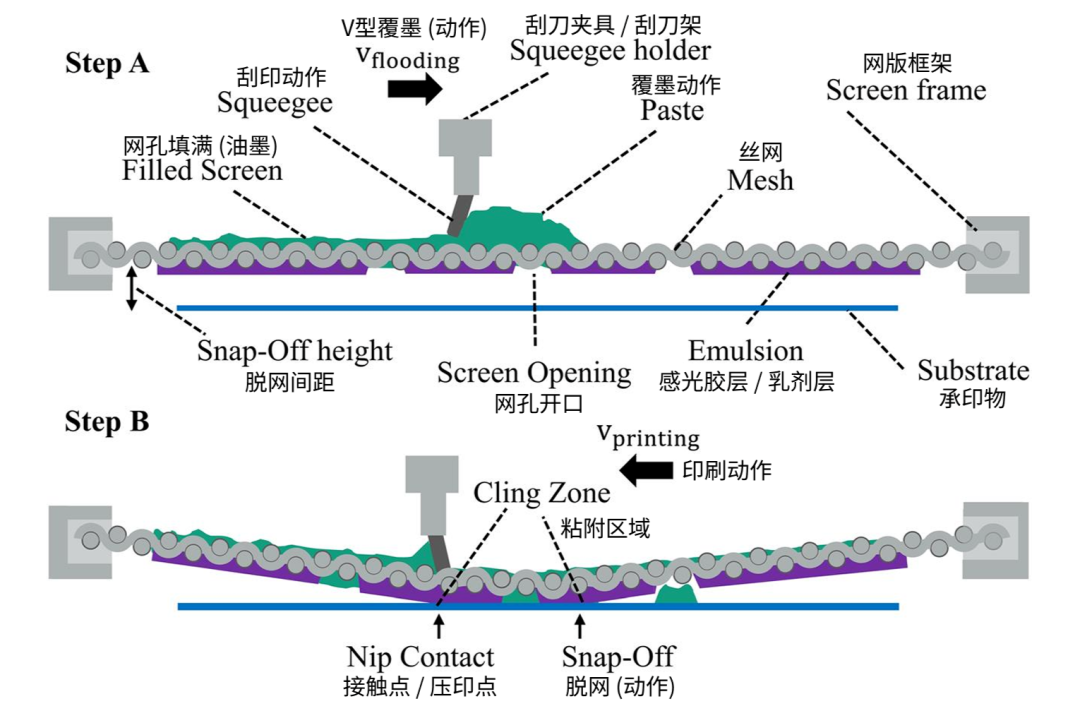

(A) 覆墨階段：刮刀運動填充網孔(B) 印刷階段：刮刀壓降網版至基材接觸

產能與精度的博弈現代產線通過雙步印刷（Double/Dual Printing）實現高寬比提升：

• 雙印刷（Print-on-Print）：兩次印刷疊加柵線，線寬降至30μm，但套準精度需≤12.5μm；
• 雙次印刷（Dual Print）：分離主柵/細柵印刷，主柵采用非接觸漿料降低復合損失j0,met降低25%。

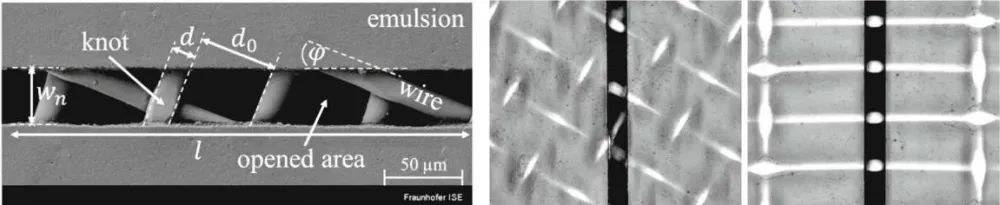

核心工藝創新(A) 標準網孔SEM成像(B) 傳統22.5°網版 vs (C) 0°無結點屏

• 網版設計：“無網結網版”（Knotless Screen）消除絲網結點對漿料轉移的阻礙，結合乳劑層優化（厚度≤15μm），實現線寬19μm；

網版彈離階段的壁滑效應機理(A) 覆墨后網孔填充狀態 (B) 刮刀預壓區 (C) 接觸點剪切應力 (D) 彈離階段壁滑速度vslip

• 流變學調控：漿料屈服應力控制“壁面滑移”（Wall Slip），減少刮刀剪切能耗30%；

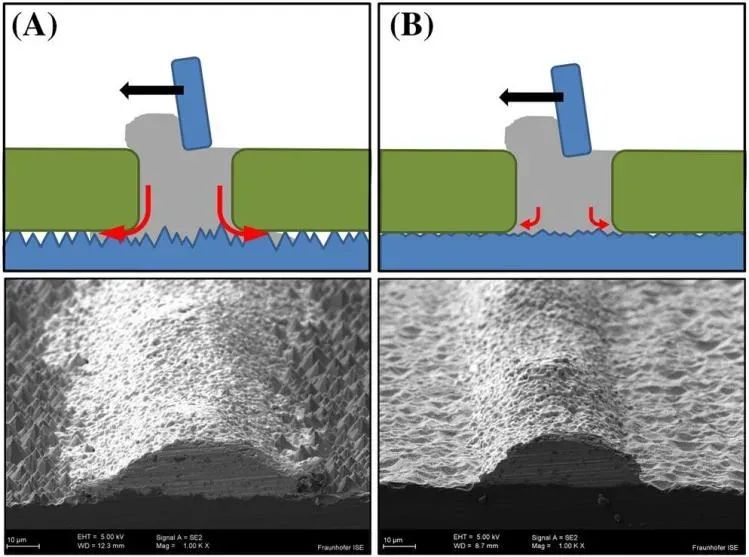

硅片絨面對印刷邊緣密封的影響

• 表面匹配技術：金字塔絨面紋理高度需≤3μm，保證乳膠“墊圈密封”效果，抑制漿料溢流。
• 關鍵挑戰：網版壽命（>10,000次印刷）與20μm線寬量產的穩定性仍待突破。

新興金屬化技術

Millennial Solar

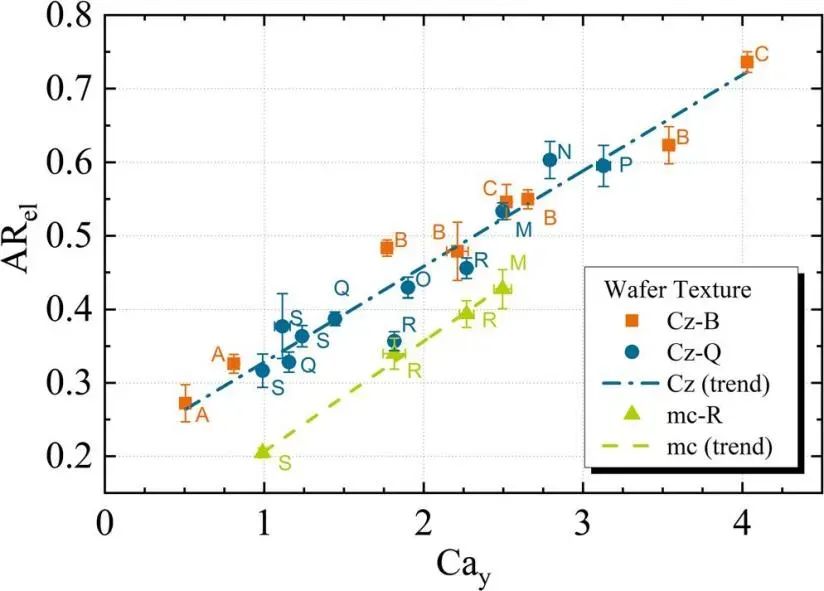

點膠工藝的流變學調控規律

并行點膠（Parallel Dispensing）：通過多噴嘴同步點膠實現無網版印刷，消除網結痕（Mesh Marks），線寬達17μm，銀耗降低20%；6噴嘴點膠頭產能達3,600片/小時，適配PERC/SHJ電池低溫漿料。

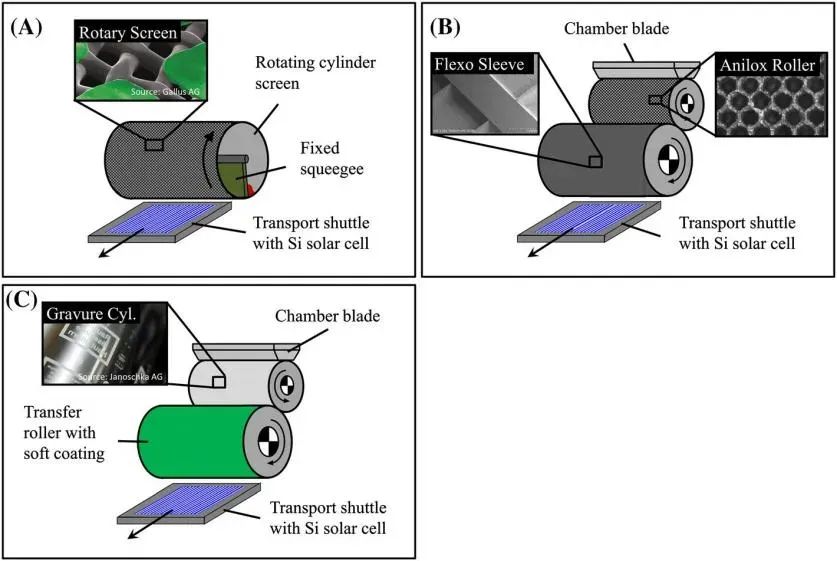

輪轉絲網印刷技術原理

輪轉絲網印刷（Rotary Printing）：

• 柔性版印刷（Flexography）：激光雕刻EPDM印版，5μm微穴網紋輥控制銀漿轉移，線寬30μm；
• 輪轉絲網印刷（Rotary Screen）：筒型鎳網（400目）連續印刷，理論產能>10,000片/小時，適合背面整面鋁印刷。

為應對絲網印刷在超細線寬（<20μm）和高產能的局限，模板印刷、并行點膠（可實現17μm線寬）和輪轉絲網印刷（柔性版/凹版）等替代技術展現出更高精度和低銀耗潛力，但工業化成熟度仍需提升。盡管新型印刷技術不斷涌現，絲網印刷憑借其材料體系成熟度、設備投資回報率及工藝靈活性，仍將在TOPCon、HJT等主流電池技術中占據主導地位。未來突破方向集中于：開發耐高溫/低溫兼容的多功能漿料、構建數字孿生系統實現印刷過程閉環控制、以及探索銀基漿料向銅基體系的平滑過渡。

美能網版智能檢測儀

Millennial Solar

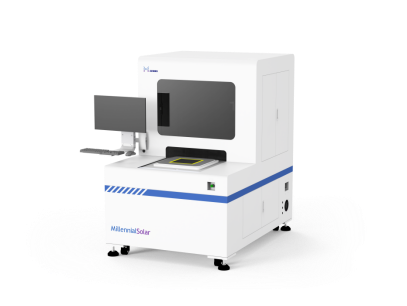

美能網版檢測儀AVT-4030集四大檢測功能為一體，用于檢測太陽能電池網版的各項特征包括：尺寸、缺陷、張力、膜厚。采用0.1μm光柵尺，實現線寬測量精度0.3μm，PT值測量精度2μm，提升網版質量。

• 尺寸、缺陷、膜厚、張力檢測集成化

• 網版檢測規格：≤220*220mm（尺寸可定制）

高分辨光學系統，精度高、連續性強、成本低、靈活性好

美能網版智能檢測儀在硅太陽能電池金屬化印刷技術研究中發揮著工藝質量控制的基石作用，其四大核心功能完美匹配研究中指出的關鍵工藝瓶頸（尤其針對絲網印刷超細線寬量產需求），解決了太陽能電池金屬化技術升級中工藝難題。

原文參考：Printing technologies for silicon solar cell metallization: A comprehensive review
