Texas Instruments LM3645 LED驅動器IC是一款帶2A高側電流源的同步升壓四通道LED閃光燈驅動器。該LED驅動器以小解決方案尺寸提供高水平的調節能力。LM3645驅動器包括一個2MHz或4MHz恒定頻率同步的電流模式PWM升壓轉換器。該LED驅動器具有四路高側電流源，用來在2.3V至5.5V輸入電壓范圍內調節LED電流。特性包括兩個硬件的閃光燈引腳和硬件的手電筒或Tx中斷引腳（STR1、STR2和TCH/TX）以及兩個NTC熱敏電阻監控器。LM3645 IC非常適合用于 帶白色LED閃光燈的手機、數碼相機、條形碼掃描儀和手持式數據終端。

數據手冊：*附件：Texas Instruments LM3645 LED驅動器IC數據手冊.pdf

LM3645 LED驅動器的特性通過兼容I^2^C的接口控制。該LED驅動器具有兩個開關頻率選項，具有過壓保護 (OVP) 和可調電流限制。該器件工作在-40°C至+85°C環境溫度范圍。

特性

• 四路獨立led電流源可編程
• 準確的可編程LED電流范圍為0.525 mA至2 A
• 在低電池電量條件下優化閃光燈LED的電流 (I VFM )
• 在手電筒模式（100mA）和閃光燈模式(1A至2A）效率 >85%
• 接地陰極LED操作可改善熱管理
• 兩個硬件的選通使能引腳（STR1和STR2）
• 用于RF功率放大器脈沖事件的同步輸入 (TORCH/TX)
• 硬件的手電筒使能引腳 (TORCH/Tx)
• 兩個遠程NTC監控（TEM1和TEM2）
• 固定輸出電壓模式
• 1MHz I^2^C的兼容接口為I^2^C地址 = 0x65

應用

• 照相手機的白色LED閃光燈
• 數碼靜態相機
• 條形碼掃描儀
• 手持式數據終端

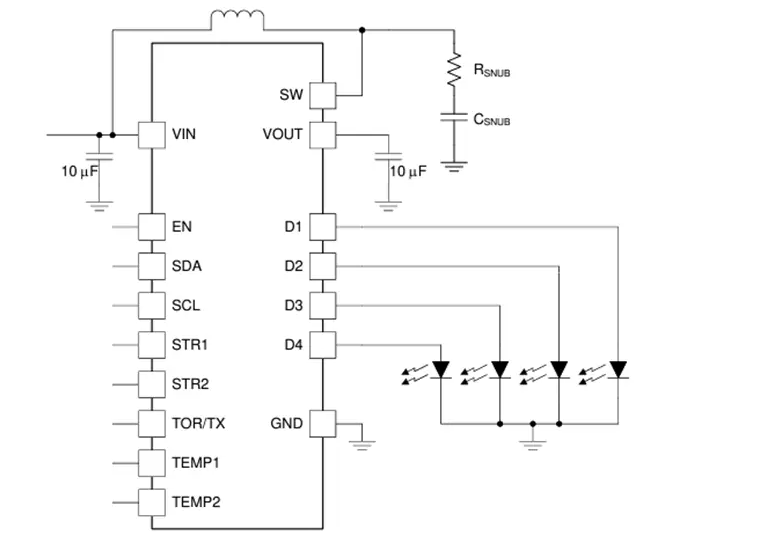

應用電路
