Texas Instruments LMK5C22212A網絡同步器是一款高性能抖動清除器和網絡同步器，設計用于滿足無線通信和基礎設施應用的嚴格要求。該網絡同步器集成了兩個DPLL，可通過可編程環路帶寬提供無中斷切換和抖動衰減，無需外部環路濾波器，從而最大限度地提高靈活性和易用性。每個DPLL相位將配對的APLL鎖定到參考輸入。

數據手冊：*附件：Texas Instruments LMK5C22212A網絡同步器數據手冊.pdf

APLL1采用TI專有的體聲波 (BAW) 技術（稱為BAW APLL)，具有超高性能PLL。它可以生成具有40fs（典型值）/60fs（最大值）的輸出時鐘，在491.52MHz時具有12kHz至20MHz RMS抖動，與XO和DPLL參考輸入的抖動和頻率無關。APLL2/DPLL2為第二個頻率和/或同步域提供了一個選項。

基準驗證電路監控DPLL參考時鐘，并在檢測到轉換事件后執行輸入之間的無中斷切換?？梢詥⒂昧阊舆t模式 (ZDM) 和相位抵消，以控制輸入與輸出之間的相位關系。該設備可通過SPI或I^2^C完全編程。集成的電子擦除可編程只讀存儲器可用于定制系統啟動時鐘。該設備還具有出廠默認的ROM配置文件作為備用選項。

特性

• 基于BAW VCO的超低抖動無線基礎設施和以太網時鐘
  • RMS抖動：40fs（典型值）/57fs（最大值，491.52MHz時）
  • RMS抖動：50fs（典型值）/62fs（最大值，245.76MHz時）
• 兩個高性能數字鎖相環 (DPLL)，帶兩個模擬鎖相環 (APLL)
  • 可編程DPLL環路濾波器帶寬：1mHz至4kHz
  • < 1ppt DCO頻率調整步長
• 2個差分或單端DPLL輸入
  • 輸入頻率范圍：1Hz (1PPS) 至800MHz
  • 數字保持和無中斷切換
• 12個差分輸出，采用可編程HSDS、AC-LVPECL、LVDS和HSCL格式
  • 在OUT0_P/N、OUT1_P/N、GPIO1和GPIO2上配置六個LVCMOS頻率輸出，在OUT2_P/N至OUT11_P/N上配置10個差分輸出，總頻率輸出高達16個
  • 輸出頻率：1Hz (1PPS) 至1250MHz，具有可編程擺幅和共模
  • 符合PCIe Gen 1至6標準
• I^2^C或3線/4線SPI

應用

• 4G和5G無線網絡
  • 有源天線系統（AAS）、mMIMO
  • 宏遠程無線電單元 (RRU)
  • CPRI/eCPRI基帶、集中式、分布式單元 (BBU, CU, DU)
  • 小型蜂窩基站
• SyncE（G.8262）、SONET/SDH（Stratum 3/3E、G.813、GR-1244、GR-253）、IEEE-1588 PTP二次時鐘
• 針對112G/224G PAM4 SerDes的抖動清除、漂移衰減和參考時鐘生成
• 光傳輸網絡 (OTN G.709)
• 寬帶固定線路接入
• 工業（測試和測量）

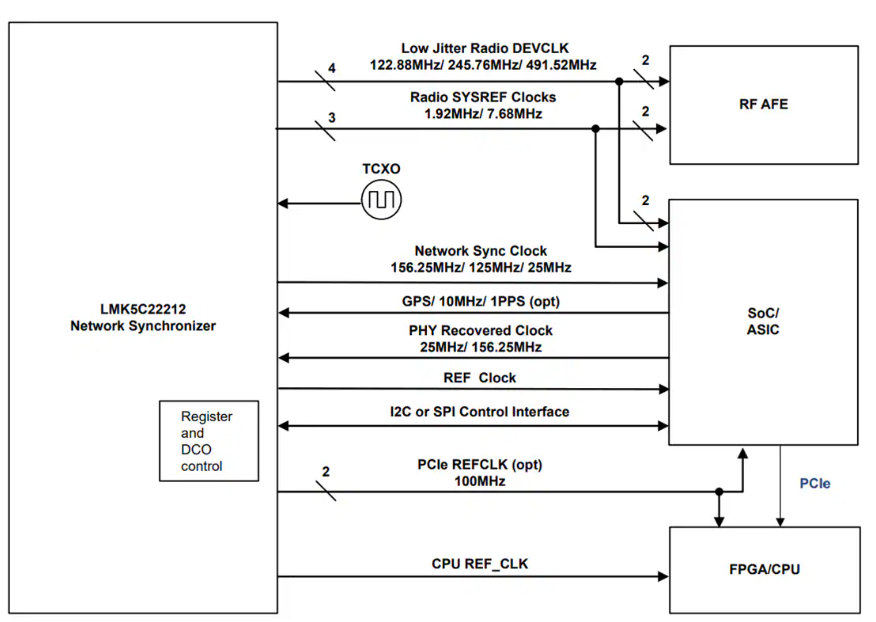

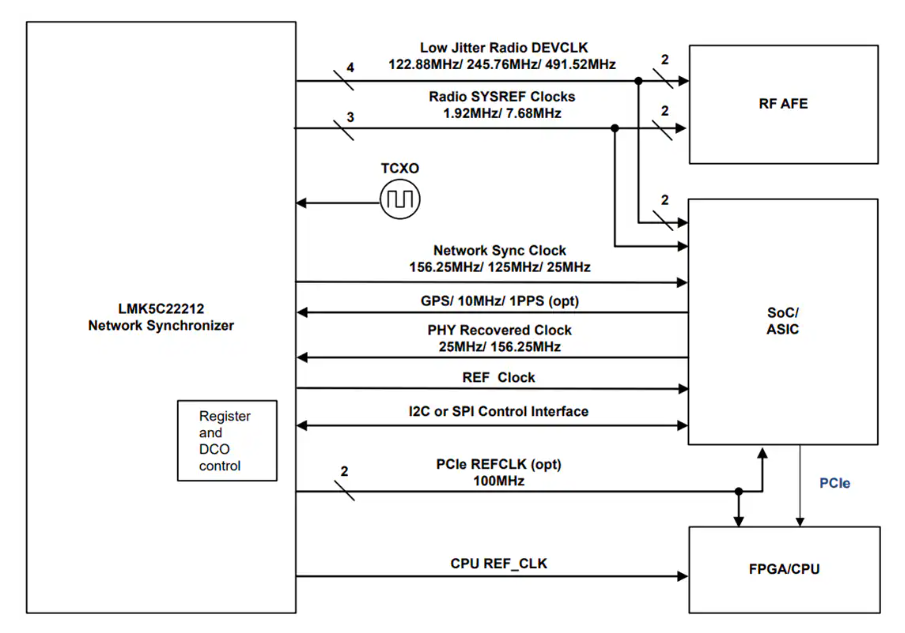

系統方框圖
