TPS54062 器件是一款 60V、50mA 同步降壓轉換器，集成了 高壓側和低壓側 MOSFET。電流模式控制提供簡單的外部補償和 靈活的組件選擇。非開關電源電流為 89 μA。使用使能引腳 關斷電源電流降至 1.7 μA。

欠壓鎖定在內部設置為 4.5 V，但可以使用精確的 使能 pin 閾值。輸出電壓啟動斜坡由內部慢啟動控制 時間。
*附件：tps54062.pdf

可調開關頻率范圍允許效率和外部元件尺寸 優化。頻率折返和熱關斷可在過載情況下保護器件。

特性

• 集成高側和低側 MOSFET
• 峰值電流模式控制
• 二極管仿真，提高輕負載效率
• 89 μA（典型值）工作靜態電流
• 100kHz 至 400kHz 可調開關頻率
• 與 External Clock 同步
• 內部慢啟動
• 0.8 V ±2% 電壓基準
• 采用陶瓷輸出電容器或低成本鋁電解電容器時保持穩定
• 逐周期電流限制、熱和頻率折返保護
• MSOP-8 和 3mm × 3mm VSON-8 封裝

參數

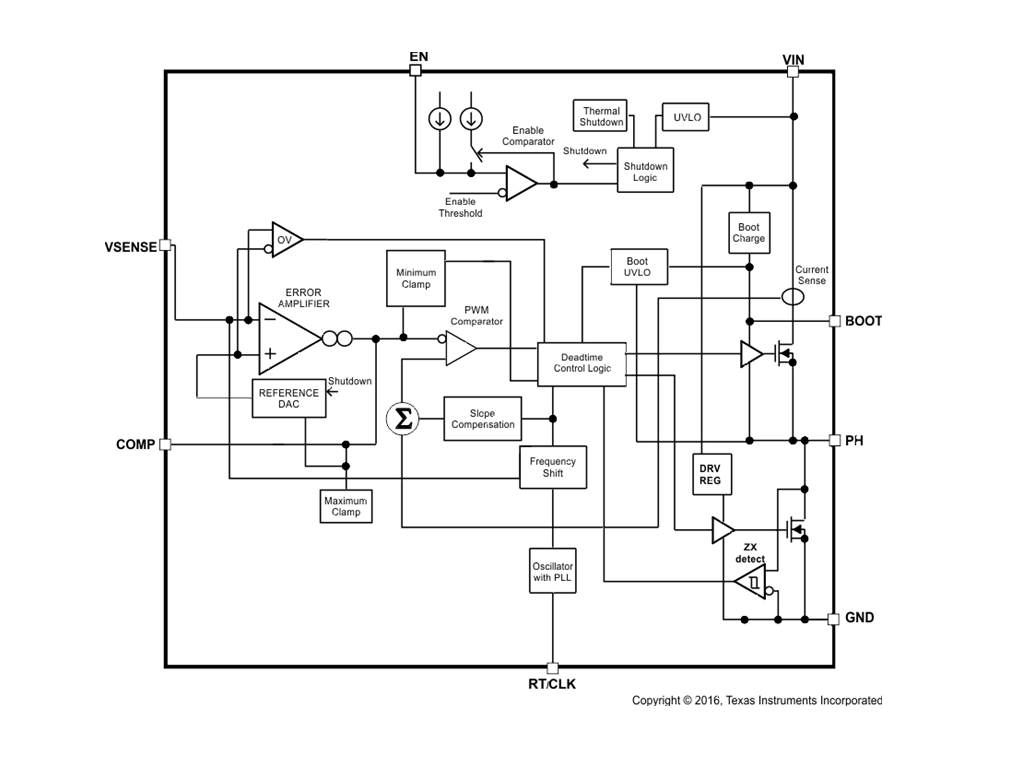

方框圖

1. 產品概述

TPS54062 是一款由德州儀器（Texas Instruments）生產的同步降壓轉換器，具有寬輸入電壓范圍（4.7V 至 60V）和低靜態電流（89μA 典型值）。它集成了高側和低側 MOSFET，適用于需要高效率、低噪聲和小型化設計的應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.7V 至 60V
• ?低靜態電流?：89μA（典型值）
• ?可調開關頻率?：100kHz 至 400kHz
• ?集成高側和低側 MOSFET?
• ?同步整流?：提高效率
• ?過流保護?：周期限流
• ?熱關斷和頻率折返保護?
• ?小型封裝?：MSOP-8 和 3mm × 3mm VSON-8

3. 應用領域

• 低功耗待機或偏置電壓電源
• 4-20mA 電流環供電傳感器
• 工業過程控制、計量和安全系統
• 高壓線性穩壓器替代

4. 功能描述

• ?固定頻率 PWM 控制?：采用峰值電流模式控制，簡化外部頻率補償設計。
• ?斜坡補償?：防止次諧波振蕩。
• ?內部慢啟動?：控制輸出電壓啟動時的上升斜率。
• ?過壓瞬態保護?：在輸出故障條件或強卸載瞬態下最小化電壓過沖。
• ?熱關斷?：防止結溫過高損壞器件。

5. 電氣特性

• ?輸入電壓范圍?：4.7V 至 60V
• ?輸出電壓范圍?：可調，低至 0.8V
• ?最大輸出電流?：50mA
• ?開關頻率范圍?：100kHz 至 400kHz
• ?熱關斷溫度?：146°C

6. 典型應用電路

文檔提供了連續導通模式（CCM）和斷續導通模式（DCM）下的典型應用電路圖，并詳細說明了設計步驟和外部元件的選擇。

7. 外部元件選擇指南

• ?電感?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容?：選擇具有低 ESR 的陶瓷電容或鋁電解電容，以滿足輸出電壓紋波和瞬態響應要求。
• ?輸入電容?：使用高質量陶瓷電容進行輸入解耦。
• ?自舉電容?：在 BOOT 和 PH 引腳之間連接一個 0.01μF 的陶瓷電容。

8. PCB 布局建議

• 將電源組件（如輸入/輸出電容、電感和 TPS54062）放置在 PCB 的一側，以減少噪聲干擾。
• 敏感模擬信號（如 VSENSE、RT/CLK 和 COMP）應遠離高壓切換節點。
• 輸入解耦電容應盡可能靠近 VIN 和 GND 引腳。
• 反饋分壓器的電阻應連接到輸出電容的正負節點，且到 VSENSE 引腳的跡線應短而直。

9. 封裝與訂購信息

TPS54062 提供 MSOP-8 和 3mm × 3mm VSON-8 兩種封裝選項，具體訂購信息可參考文檔中的封裝選項附錄。
