Texas Instruments LMR60410同步降壓轉換器針對高功率密度、低電磁干擾(EMI)和低輸出電容進行了優化。該轉換器具有3V至36V（絕對最大值為42V）的輸入電壓范圍、200kHz至2.2MHz的可編程開關頻率范圍以及30ns（典型值）的極低tON 。LMR60410降壓轉換器通過將輸出電壓節點直接連接到反饋引腳，實現固定3.3V/ADJ和5V/ADJ兩種引腳可編程輸出電壓選項。該轉換器具有0.65μA關斷電流、5μA待機電流、FPWM、PFM和外部頻率同步等特性。MODE/SYNC引腳允許設計人員選擇工作模式或將其與外部時鐘頻率同步。PG引腳無需外部電壓監控器即可實現電源時序控制和輸出電壓狀態通知。LMR60410轉換器提供具有擴頻功能的型號，采用超緊湊型2.5mmx2mm HotRod? QFN-9封裝（帶可濕性側翼）。典型應用包括工業運輸、工廠自動化和控制以及電機驅動器。

數據手冊：*附件：Texas Instruments LMR60410同步降壓轉換器數據手冊.pdf

特性

• 支持功能安全：
  • 可提供文檔，協助功能安全系統設計
• 3V至36V（42V絕對最大值）寬工作輸入電壓
• 提供固定3.3V/ADJ和5V/ADJ引腳可編程輸出電壓選項：
• 可調輸出電壓范圍：1 V至20 V
• 優化用于滿足低電磁干擾（EMI）要求：
  • 低感抗HotRod? QFN封裝
  • 提供高級擴頻選項
• 極低 tON （典型值為30ns）
• 可編程開關頻率：200kHz至2.2MHz
• 可提供FPWM、PFM或外部頻率同步功能
• 超低靜態電流：
  • 0.65 μA關斷電流
  • 待機電流：5μA
• 電源良好輸出，用于電源排序

應用

• 工業運輸
• 工廠自動化和控制
• 電機驅動器

功能框圖

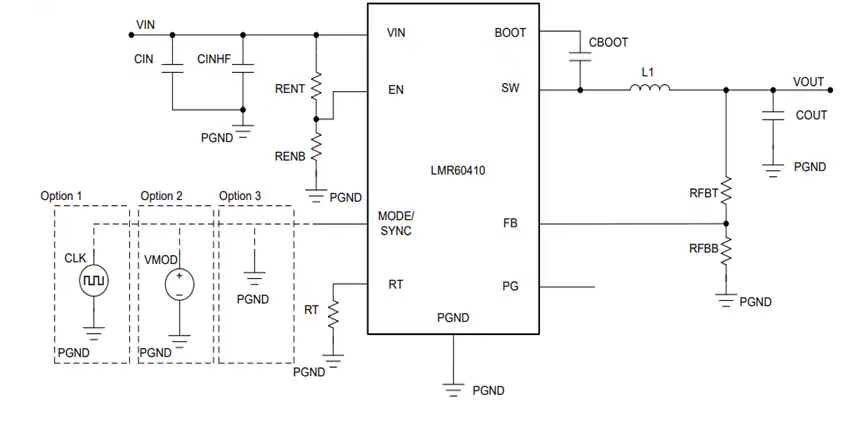

典型應用電路

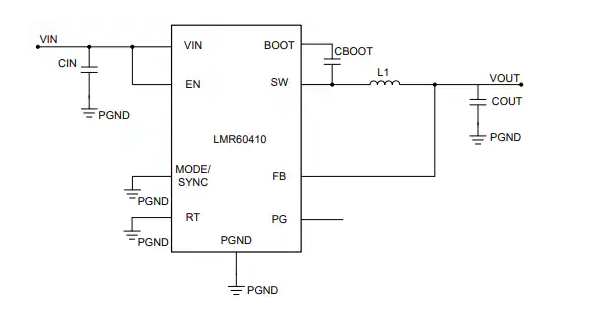

原理圖 - 固定輸出
