在完成PCB設計之后，常常會遇到需要在PCB板上展示公司標志或者導入設計中需要的logo圖片的情況。為了滿足這一需求，FanySkill特別提供了“導入LOGO”這一便捷功能。通過這個功能，用戶可以輕松地將logo圖片放置到PCB設計中，從而快速實現將公司標識或其他設計元素整合到電路板上的效果。

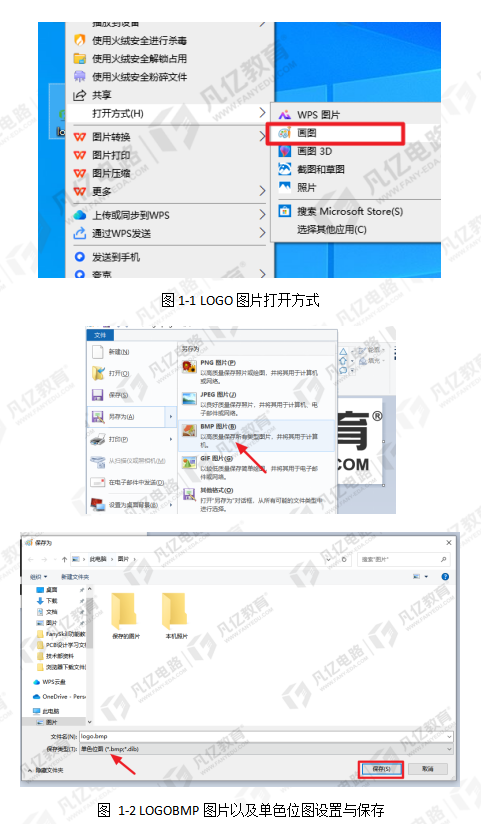

1、在進行導入LOGO設置之前需要將LOGO圖片保存為單色位圖的BMP格式才能在腳本內識別并導入。選中LOGO文件右擊選擇“打開方式-畫圖”如下圖1-1所示，在畫圖軟件內將文件另存為單色位圖BMP格式并且保存如下圖1-2所示。

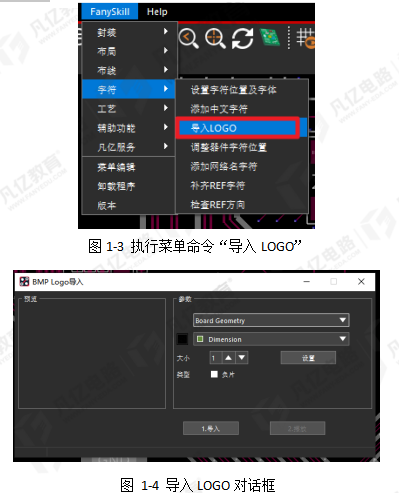

2、執行菜單命令“FanySkill-字符-導入LOGO”如下圖1-3所示，激活導入LOGO命令以及彈出其設置對話框如下圖1-4所示。

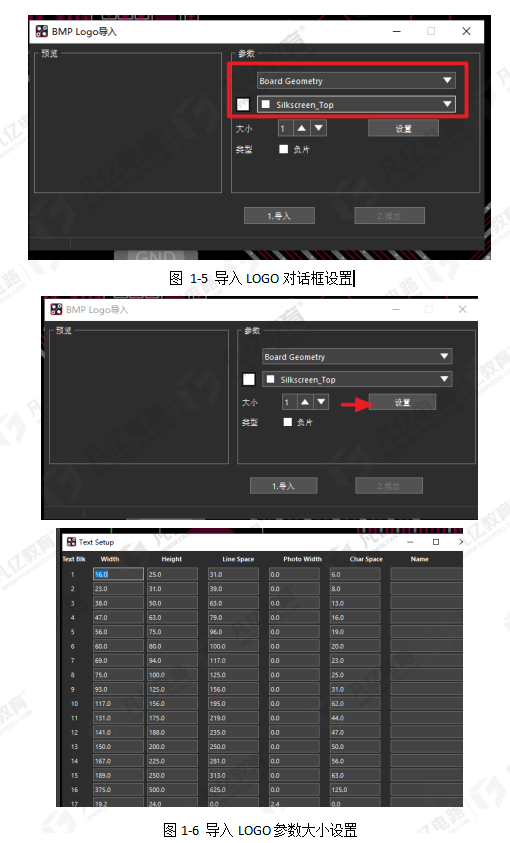

3、在導入LOGO對話框內，一般推薦是將LOGO放置在PCB的絲印層，那么對應設置按照下圖1-5所示。“大小”設置按照自己的設計需求進行選擇即可，或者也可以點擊“設置”按鈕手動輸入該LOGO導入的參數大小如下圖1-6所示。

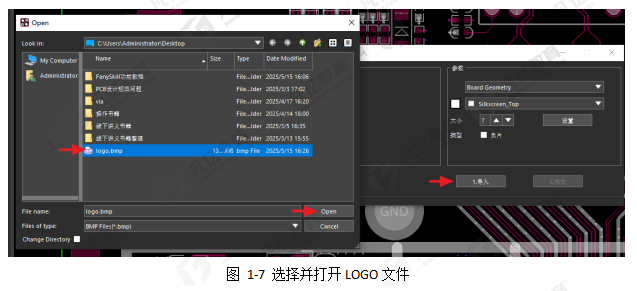

4、“類型”選項中推薦不勾選“負片”，因為LOGO導入層一般為PCB設計中的絲印層為正片，所以不推薦勾選。設置完成之后點擊“導入”選項，在彈出的對話框內將LOGO單色位圖的BMP格式文件手動選擇并打開如下圖1-7所示。

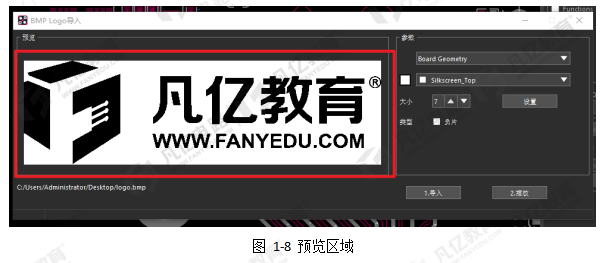

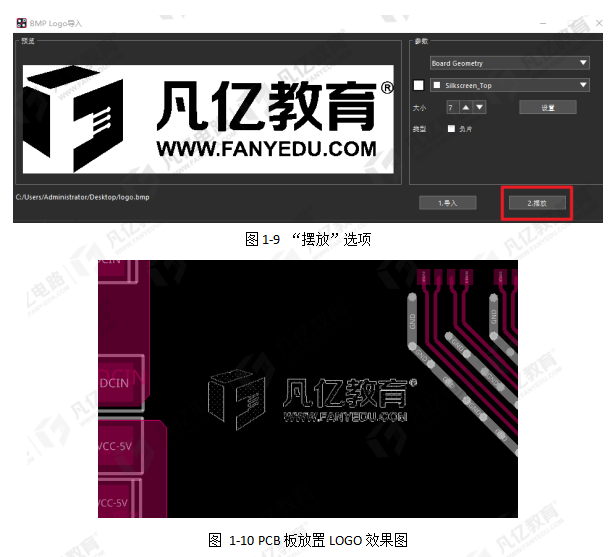

5、LOGO文件添加進來之后可以在導入LOGO對話框內的預覽中看到圖片顯示如下圖1-8所示。然后點擊“擺放”選項將LOGO擺放到對應PCB板上的位置即可如下圖1-9所示。LOGO放置在PCB板上的效果圖如下圖1-10所示。
