前言

選擇電纜組件時的關鍵注意事項有哪些？事實上，這個問題的答案非常寬泛。

在下文中，我們嘗試選擇了幾個主要方面并詳細討論：skew性能、電纜管理和設計靈活性，希望可以為大家帶來更多思考~

首先，請跟隨Samtec的視頻，了解一下我們的cable system：

----Samtec Flyover?

在過去幾十年中，數據速度的迅速提高首先導致人們對印刷電路板（PCB）上的信號傳輸特性進行更嚴格的審視。

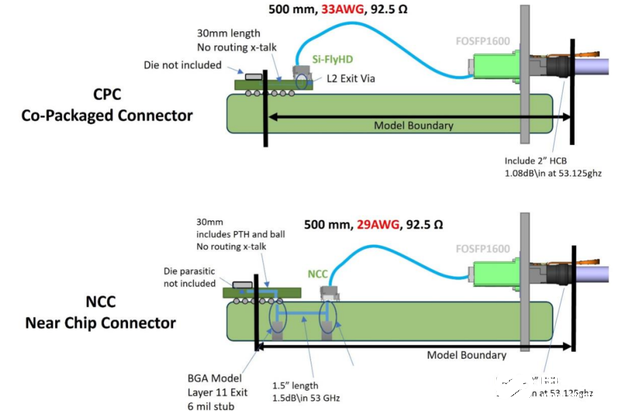

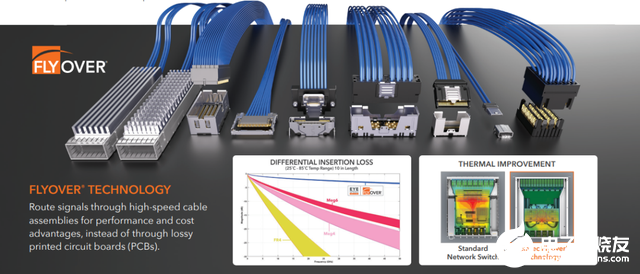

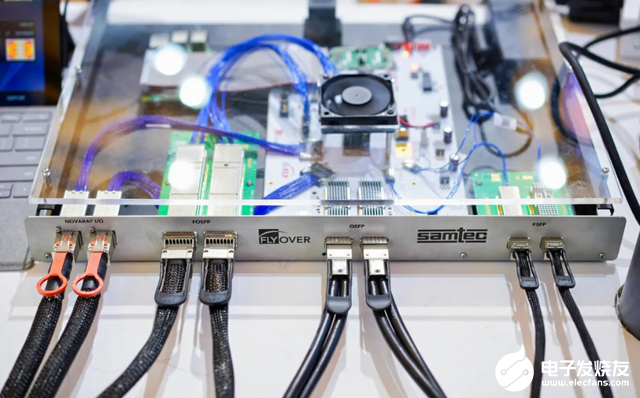

當PCB上某些信號達到極限時，設計人員轉向高速雙軸電纜，將信號從板上引出，Samtec Flyover? 線纜組件系統可在PCB上方直接傳輸高速數據，從而簡化電路板布局并擴大信號覆蓋范圍。Samtec通過推出Flyover電纜組件實現了商業成功，其他電纜供應商也迅速效仿。

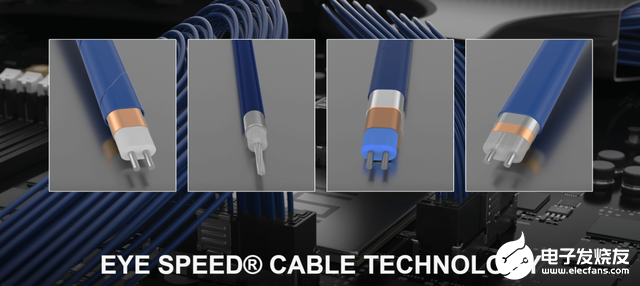

Samtec完全致力于電纜設計和制造，通過推出Eye Speed? Hyper Low Skew Twinax，繼續推動高速雙軸電纜的技術發展。以我們的Eye Speed? 線纜技術為例，它與Samtec的高性能連接器配合使用，信號通過高速電纜組件傳輸，以提升信號完整性并改善散熱性能，可以讓數據 “飛躍” PCB進行傳輸。方案支持112Gbps及更高的數據傳輸速率，在延長信號傳輸距離的同時，還能為系統架構設計提供靈活性，而且不會增加整個系統的負擔。

Skew為何重要？

對于224 Gbps PAM4，Skew是一個主要設計問題，表現為差分對內的延遲差異（由于通道中的物理和電氣結構）。Samtec對Skew的影響進行了大量研發，比較了Flyover雙軸電纜和PCB走線的效果。

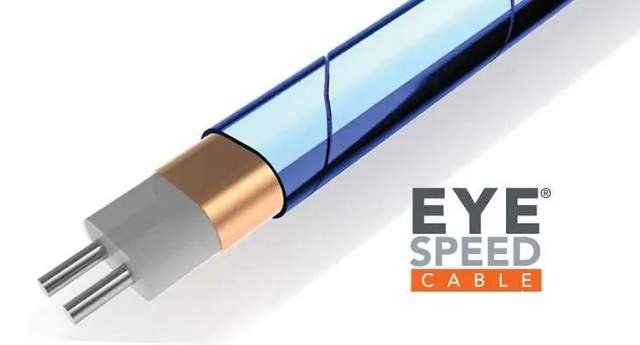

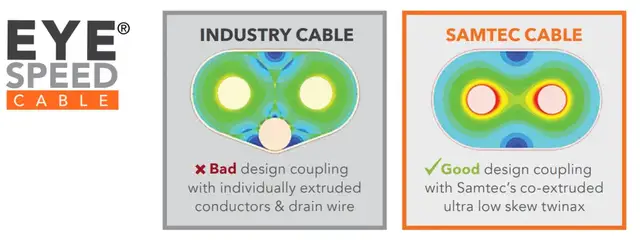

像Eye Speed?產品系列這樣緊密耦合、采用無排流屏蔽結構工藝的雙軸電纜，即使在實際彎曲條件下也具有優異的Skew性能（以及阻抗和插入損耗穩定性），使Skew完全在工程師的控制之下。

這與其他非共擠雙軸電纜的制造技術形成對比?。

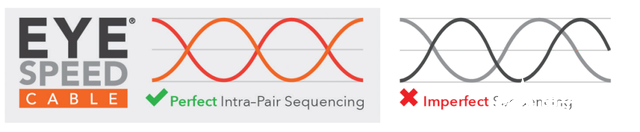

在整個行業中，Skew受到越來越多的關注，因為高對內Skew會導致過多的信號性能變化。Samtec在研發中發現，通過精確約束導體相對位置，可以保持信號穩定性。這在Samtec 的Eye Speed? 雙軸電纜和Eye Speed??Hyper Low Skew雙軸電纜中得到了體現。關于Skew，更多細節可以點擊Samtec虎家大咖說 | 硬核分享：什么是線纜的Skew？了解更多

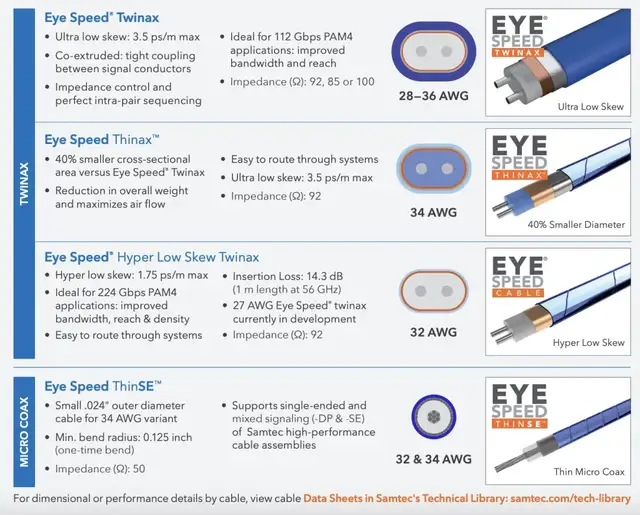

Eye Speed??Hyper Low Skew雙軸電纜專門針對224 Gbps PAM4應用開發，設計人員需要在60+ GHz奈奎斯特頻率下實現最佳高速性能。通過將最大對內Skew保持在1.75 ps/m，并提供極高的信號穩定性，Samtec?Hyper Low Skew雙軸電纜具有業界最佳的數字差分對傳輸線性能。

更緊湊的設計

由于密集型設計中包含急劇彎曲、高彎曲循環次數和寬溫度范圍等要求，電纜管理成為系統架構師的另一大重要關注點。Samtec的研發團隊通過推出34 AWG（用于112 Gbps的Eye Speed? Thinax?）和32 AWG（用于224 Gbps Eye Speed?雙軸電纜）電纜解決了這一問題。這些小規格電纜便于在擁擠的系統中布線。

設計靈活性

系統架構師正在為各種復雜和有趣的應用進行設計。有時他們需要的電纜 / 連接器組合根本不存在，一勞永逸其實并不簡單。但，作為Samtec Sudden Service?計劃的一部分，Eye Speed?電纜采用與 Samtec最流行連接器混合搭配的方法。

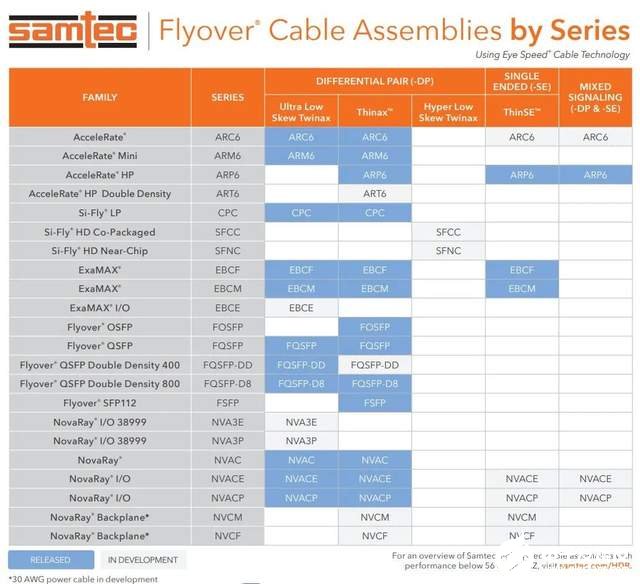

換句話說，設計人員可以指定電纜組件每一端的連接器是什么。一些較流行的混合端設計包括ExaMAX?到AcceleRate?以及FQSFP-D8到NovaRay?。
?

混合搭配策略允許系統架構師為板中到板中應用、近芯片到前面板或ASIC附近到背板應用指定Samtec高速電纜解決方案。無論是PCB連接型還是直接連接型電纜組件，由資深應用工程師組成的Samtec專家組都可以根據客戶的確切應用要求提出并定制解決方案。

小 結 ！

請持續關注我們，了解現在可用的電纜類型。我們目前提供用于箱內解決方案的32 AWG Eye Speed? Hyper Low Skew 雙軸電纜，不久的將來還將開發27 AWG電纜，用于更長距離的電纜背板系統。

設計人員和系統架構師可以使用Samtec的Sudden Samples計劃快速獲取機械電纜原型、電氣評估套件或小批量評估版本。立即聯系我們吧。由衷希望Samtec砷泰中國團隊可以在線纜、連接器等方面為您提供力所能及的支持和協助。
