在電力電子領域,IGBT模塊的性能直接關系到整個系統的效率和可靠性。揚杰科技推出的DGW80N120ATL1BQ IGBT模塊以其1200V的高耐壓和80A的大電流能力,成為工業加熱系統(PTC)等高功率應用的理想選擇。本文將為您解析這款產品的核心特性和應用優勢。
產品概覽

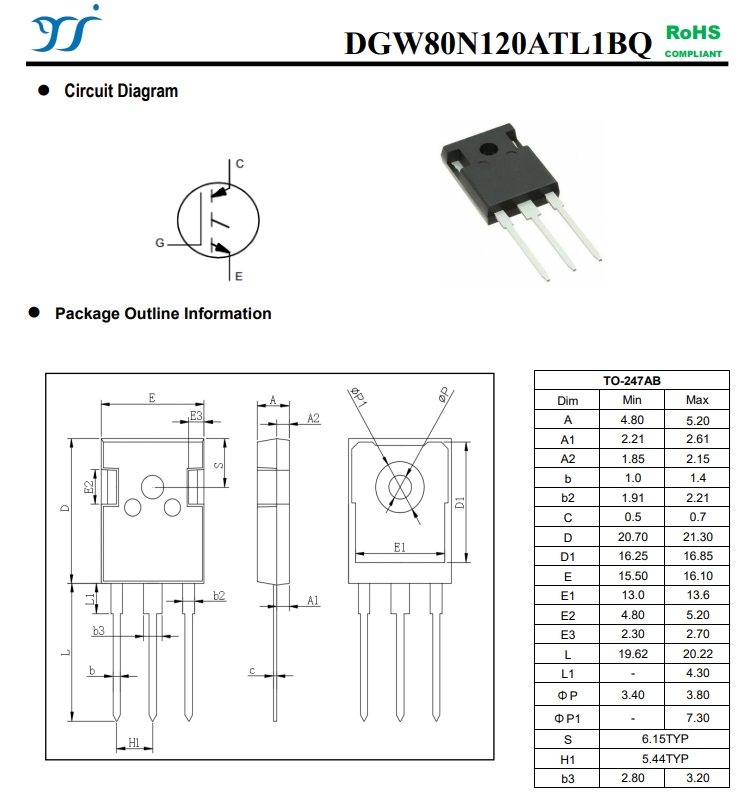

DGW80N120ATL1BQ是一款1200V/80A的IGBT分立器件,采用標準的TO-247封裝。該產品專為高功率應用設計,具有正溫度系數特性,通過AEC-Q101汽車級認證,最大結溫可達150℃。其優化的熱設計和電氣特性使其在嚴苛環境下仍能保持穩定性能。
關鍵性能參數
電壓與電流能力:該器件具有1200V的集電極-發射極擊穿電壓(VCE),在25℃環境下可承載145A的直流集電極電流(IC),但受限于鍵合線電流能力,實際連續工作電流為80A。其脈沖電流能力高達240A,為瞬時過載提供了充足裕量。
高效能表現:在80A工作電流下,集電極-發射極飽和電壓(VCE(sat))典型值僅為1.75V(25℃時),即使在150℃高溫下也僅升至2.25V。這種低導通特性顯著降低了功率損耗,521W(Tc=25℃時)的高功率耗散能力確保了高效的能量轉換。
開關特性:在600V/80A的典型工作條件下,開關性能優異。25℃時,開通時間僅33ns,關斷時間231ns;開通能量(Eon)為7.5mJ,關斷能量(Eoff)為4.6mJ。優化的動態特性使其在高頻開關應用中表現突出。
熱管理與可靠性
DGW80N120ATL1BQ采用了先進的熱設計,結-殼熱阻(Rth(j-c))低至0.24K/W,這種高效的熱傳導能力使得器件在高負荷工作時能有效控制溫升。配合優化的封裝設計,確保了在長期工作中的可靠性。
產品符合RoHS環保標準,工作溫度范圍寬達-40℃至+150℃,存儲溫度范圍為-55℃至+150℃,能夠適應各種惡劣環境條件。260℃的波峰焊耐溫能力(10秒)也保證了生產過程中的可靠性。
典型應用領域
憑借其高功率和溫度穩定性,DGW80N120ATL1BQ特別適用于以下應用場景:
PTC加熱系統:為工業加熱設備提供高效功率控制
電力轉換系統:用于逆變器和變流器設計
產品優勢
與同類產品相比,DGW80N120ATL1BQ具有以下顯著特點:
1200V高耐壓設計,提高系統可靠性
正溫度系數特性,增強溫度穩定性
優化的熱阻設計,提升散熱效率
汽車級認證,滿足嚴苛應用要求
標準化封裝,便于系統集成和維護
結語
揚杰科技DGW80N120ATL1BQ IGBT模塊通過精心設計的高壓大電流能力和優化的熱性能,為工程師提供了一款可靠的高功率開關解決方案。無論是面對工業加熱系統的高功率需求,還是其他嚴苛的電力電子應用,這款產品都能提供卓越的性能表現。隨著工業設備向更高功率密度發展,DGW80N120ATL1BQ將成為高功率應用領域的優選器件。
