本案例是客戶通過CCLinkIE轉CANopen網關連接GBS20機器人的配置案例

配置過程：

PLC配置

打開三菱PLC組態軟件GXWORK3設置CClinkIE一側的參數配置，首先設置PLC的IP地址

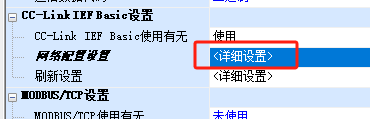

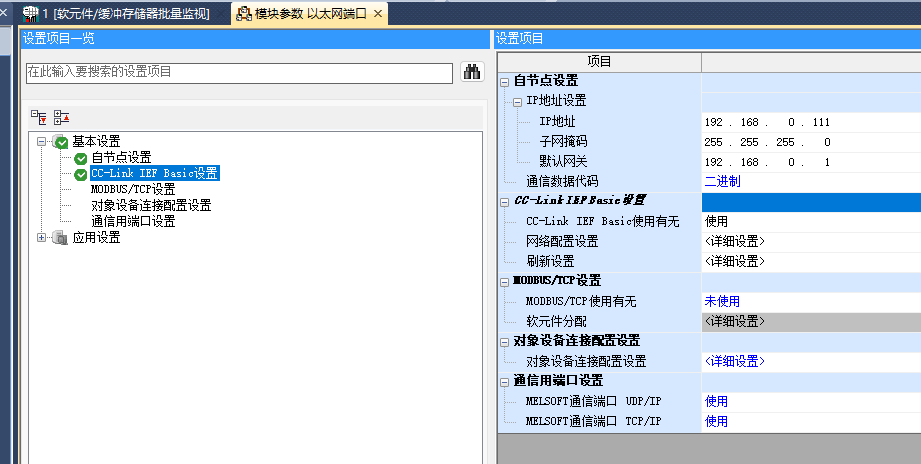

雙擊詳細設置進入CClinkIE配置

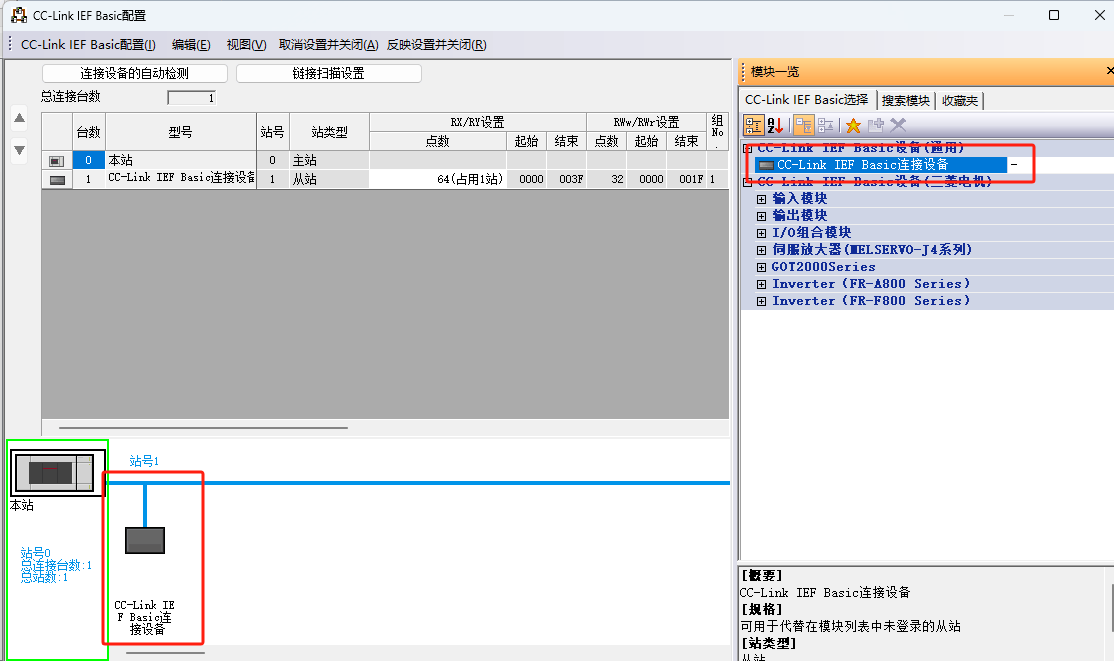

添加通用從站IP地址以及占用點數

設置好分配的軟元件，確認無誤后下載到PLC。

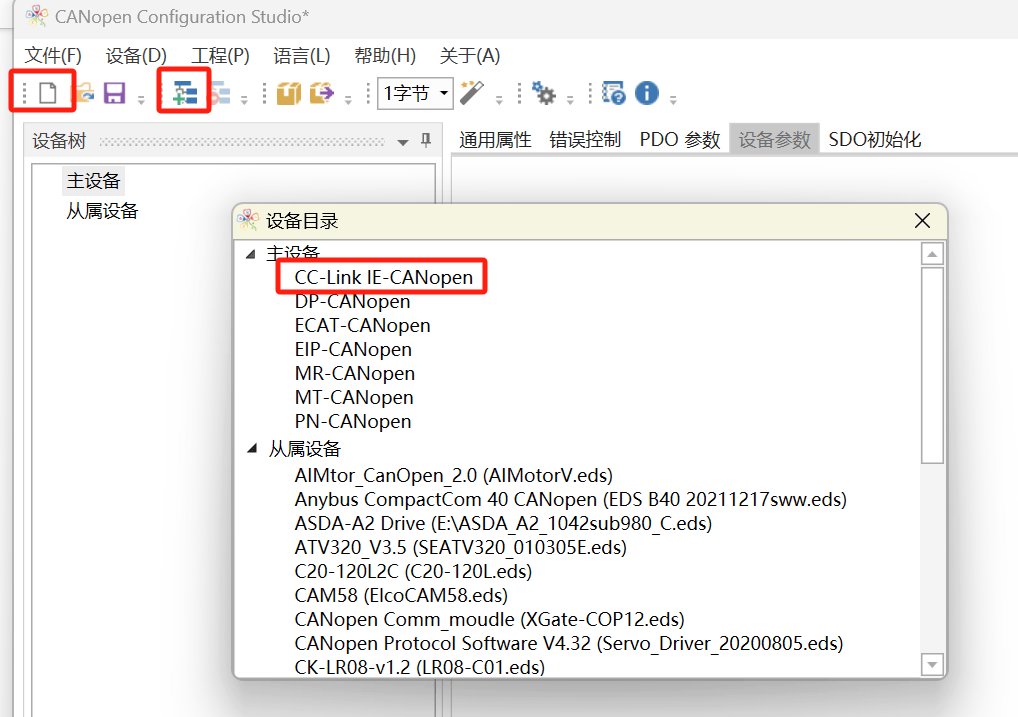

進行網關的配置。打開網關配置軟件“CANopen Configuration Studio”新建項目選擇“CCLinkIE轉CANopen”

設置網關CANopen一側的波特率以及CCLinkIE側參數

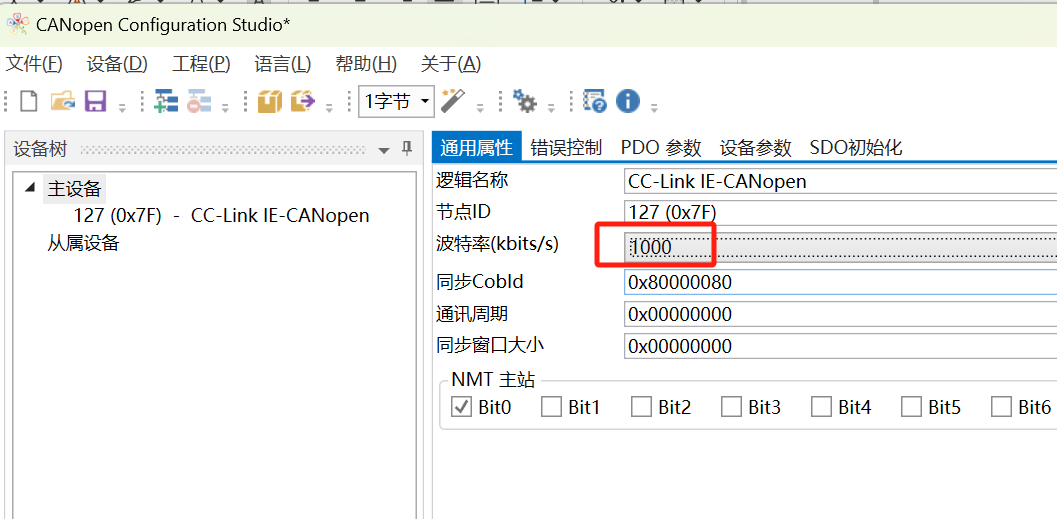

Canopen一側主要設置波特率及通訊周期參數

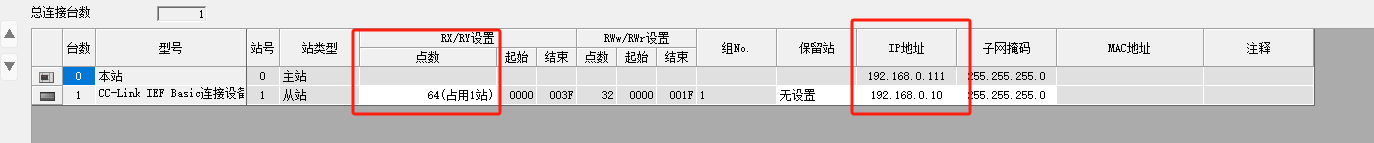

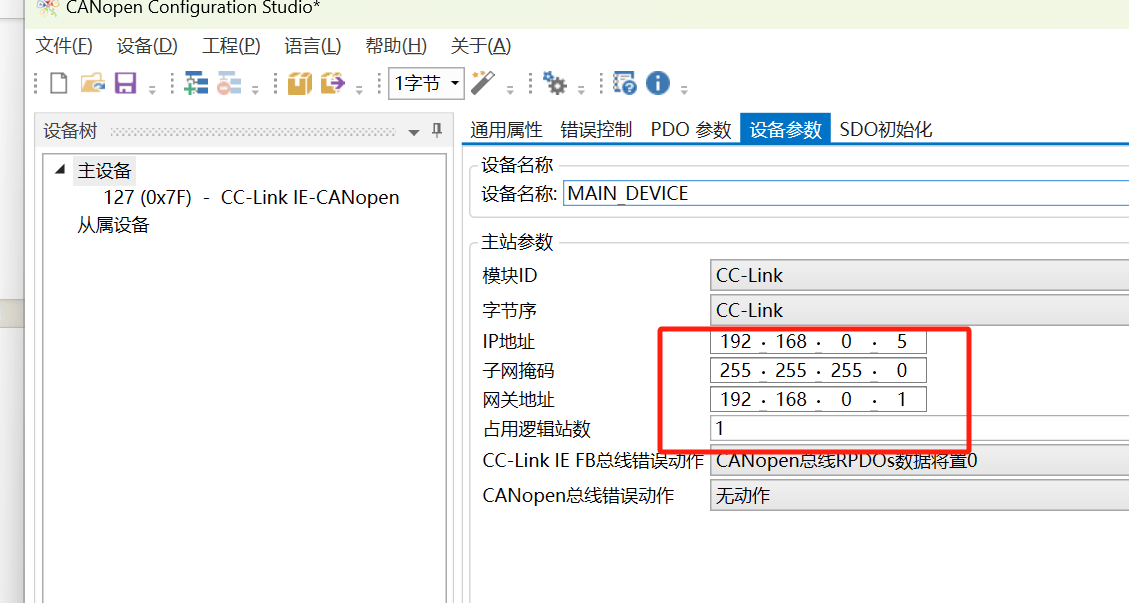

CCLink一側主要設置IP地址和邏輯占用數。與三菱PLC保持一致。

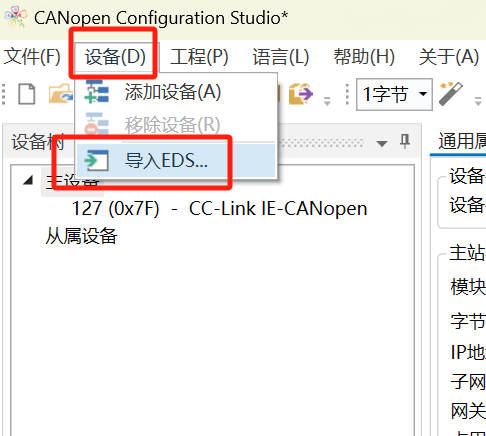

導入從站伺服EDS文件

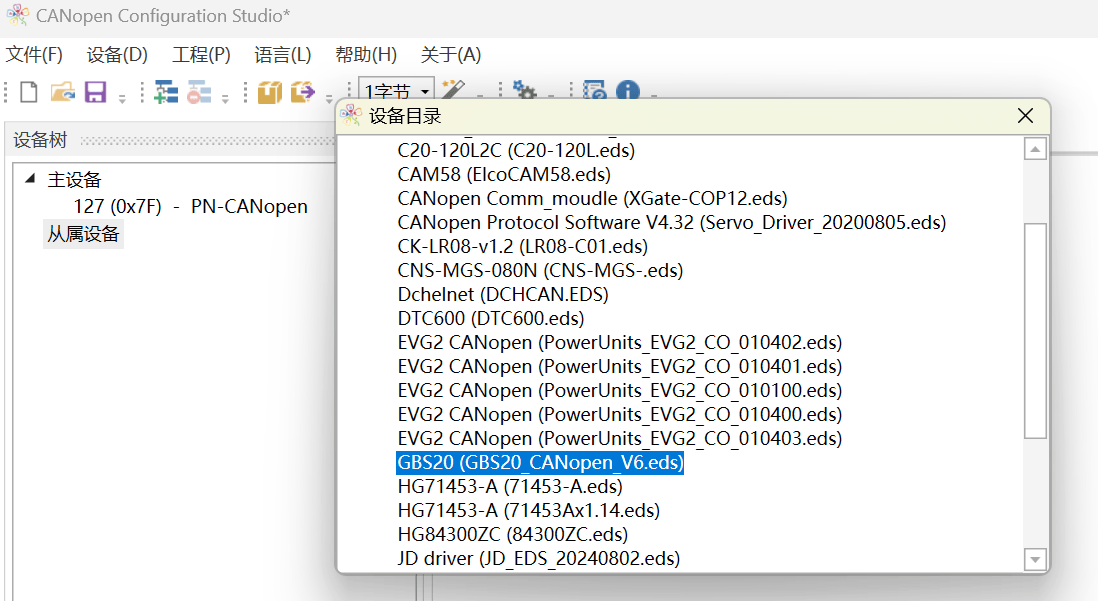

導入后將從站添加進網關組態

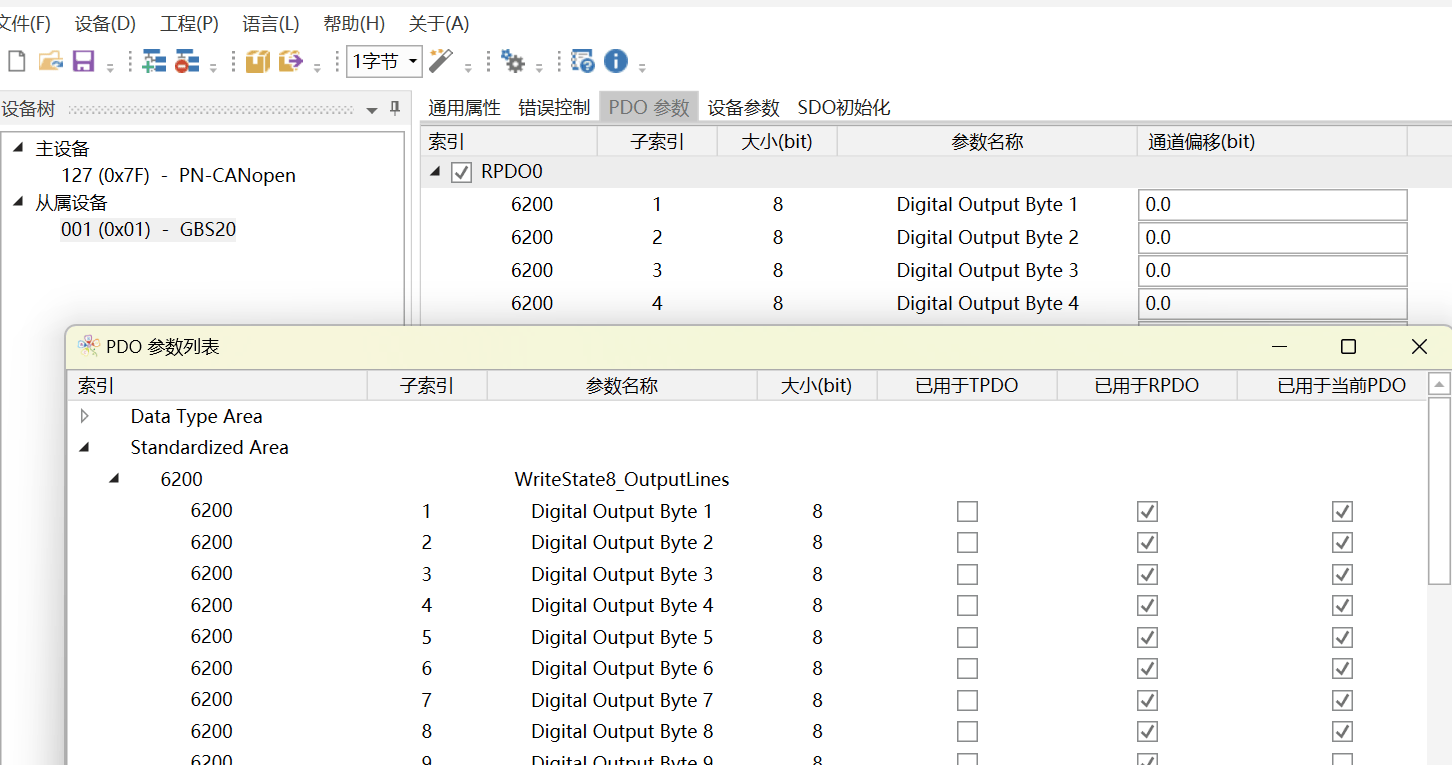

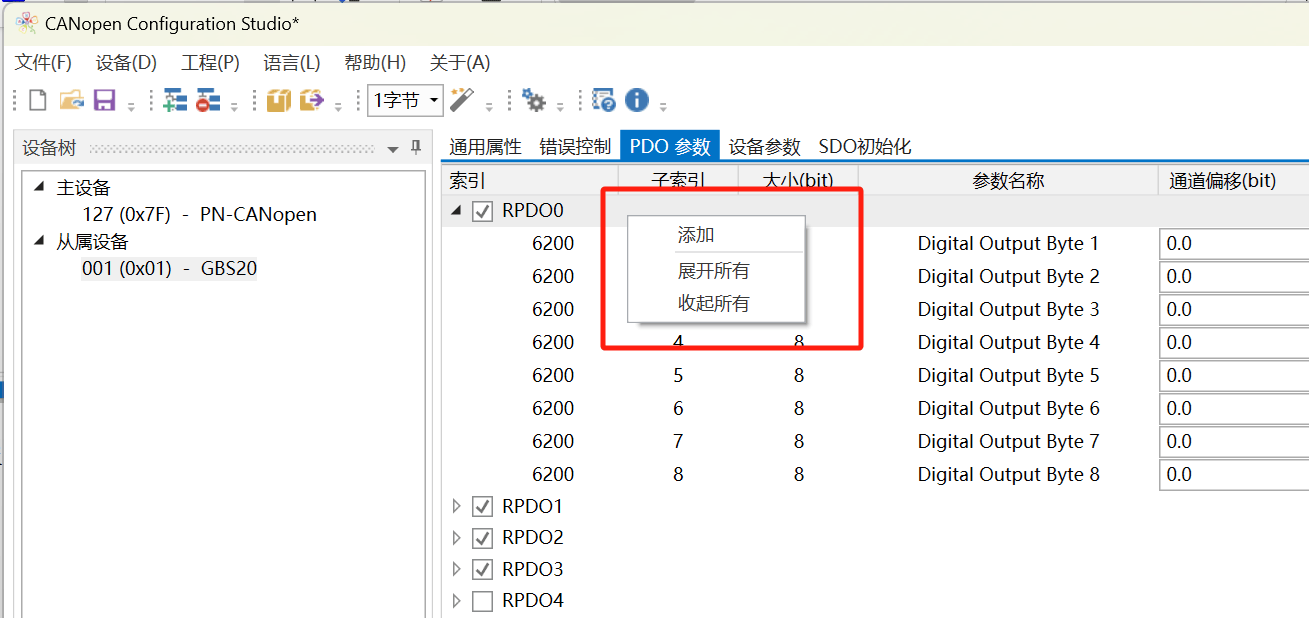

設置每個PDO包含的索引，點擊右鍵添加，每個PDO最多添加8個字節。

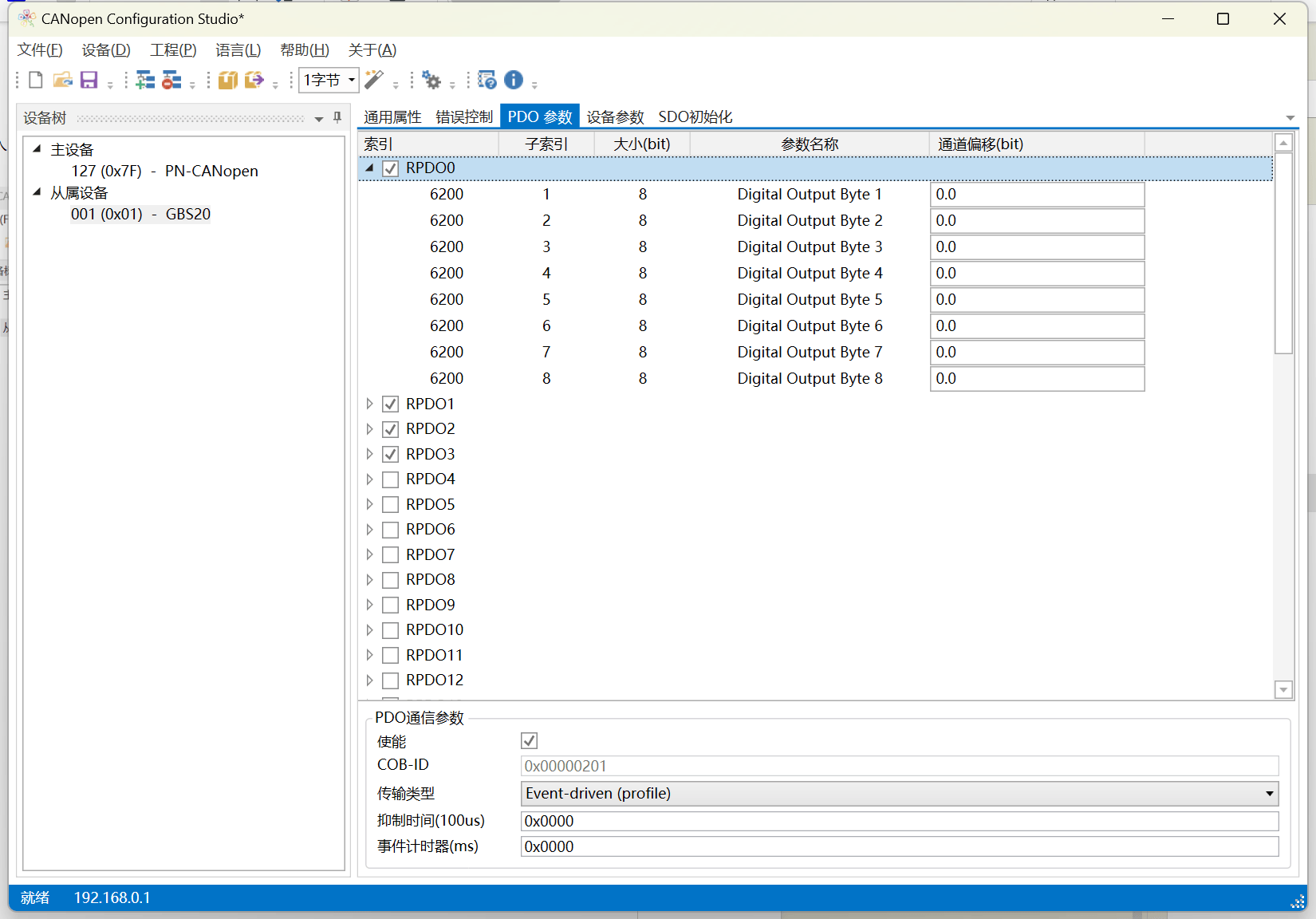

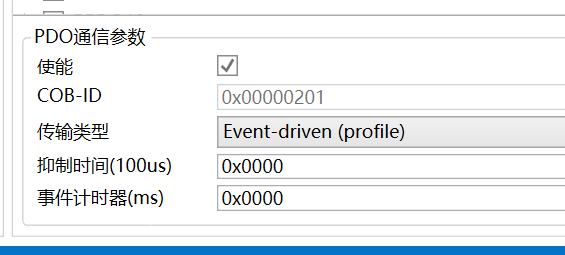

設置PDO的通訊參數，包括通訊類型，計數器時間，抑制時間等參數。

參數添加完成后分配參數的通道映射

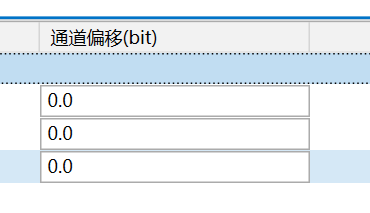

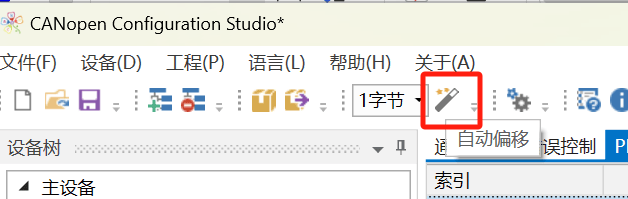

點擊自動偏移，網關會自動分配排序?qū)?yīng)PLC一側的輸入輸出點。

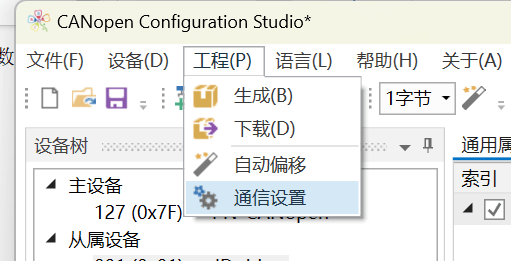

確認配置無誤后將組態下載至網關。首先點擊工程-通信設置。掃描網關默認IP（電腦與網關保持同一網段）連接后點擊生成-下載即可將配置下載進網關。

設置好機器人參數，將所有設備上電并連接后等待網關指示燈正常，即代表網關開始正常工作，PLC可對機器人進行讀寫。
