TPS6236x 是高頻同步降壓直流/直流轉換器系列，針對電池供電的便攜式應用進行了優化，具有小尺寸解決方案。輸入電壓范圍為 2.5V 至 5.5V，支持常見的電池技術。該器件提供高達 3A 的峰值負載電流，工作在 2.5MHz 的典型開關頻率下。

這些器件可轉換為 0.77V 至 1.4V （TPS62360/62） 和 0.5V 至 1.77V （TPS62361B/63） 的輸出電壓范圍，可通過 I 進行編程^2^C 接口，步長為 10mV。專用輸入允許快速電壓轉換，以滿足處理器性能工作點的要求。
*附件：tps62362.pdf

TPS6236x 支持智能手機和手持式計算機中的低電壓 DSP 和處理器內核，包括最新的亞微米工藝。專用硬件輸入引腳允許簡單地轉換到處理器的性能工作點和保持模式。

這些器件專注于高輸出電壓精度。差分傳感和 DCS-Control 架構可實現精確的靜態和動態瞬態輸出電壓調節。

TPS6236x 器件提供高效率降壓轉換。當處理器在保持模式下運行時，最高效率的區域擴展到低輸出電流以提高效率，以及向最高輸出電流擴展，從而增加電池導通時間。

堅固的架構和多種安全功能可實現完美的系統集成。

特性

• 3A 峰值輸出電流
• 最高效率：
  • 低 RDS，on開關和有源整流器
  • 輕負載的省電模式
• 我^2^C 高速兼容接口
• 用于數字電壓調節的可編程輸出電壓
  • TPS62360/62：0.77V 至 1.4V，10mV 步長
  • TPS62361B/63：0.5V 至 1.77V，10mV 步長
• 出色的 DC/AC 輸出電壓調節
  • 差分負載感應
  • 精確的 DC 輸出電壓精度
  • DCS 控制架構，可實現快速、精確的瞬態調節
• 多種強大的作/保護功能：
  • 軟啟動
  • 電壓轉換時的可編程轉換速率
  • 過溫保護
  • 輸入欠壓檢測和鎖定
• 采用 16 焊球、2mm × 2mm NanoFree 封裝
• 低外部設備數量：< 25mm^2^解決方案大小

參數

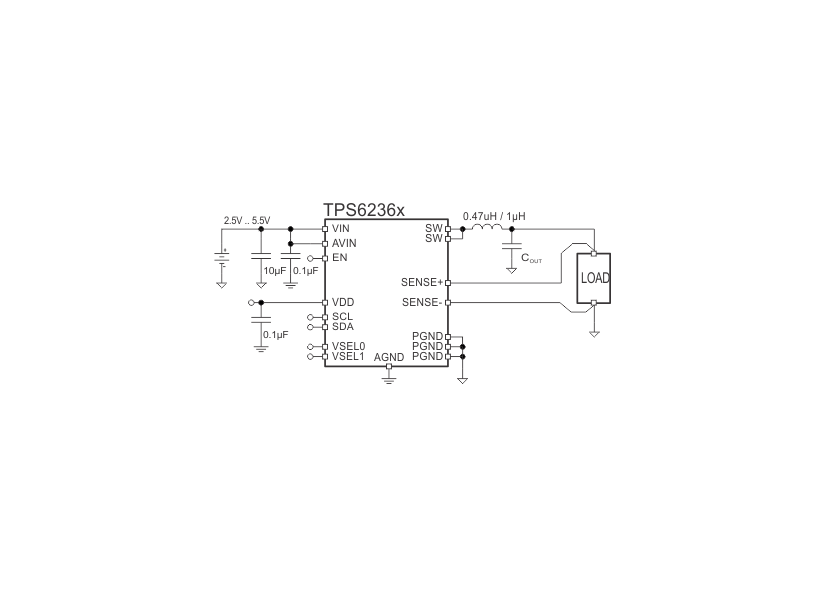

方框圖

1. 產品概述

TPS62362 是一款由 Texas Instruments 生產的高頻同步降壓 DC-DC 轉換器，專為電池供電的便攜式應用而設計。它提供了高達 3A 的峰值輸出電流，并具備 I2C 兼容接口和遠程電壓感應功能。

2. 主要特性

• ?高頻開關?：典型開關頻率為 2.5MHz。
• ?寬輸入電壓范圍?：2.5V 至 5.5V。
• ?可編程輸出電壓?：0.77V 至 1.4V（步長為 10mV），可通過 I2C 接口編程。
• ?高效能?：支持 Power Save Mode，在輕載條件下提高效率。
• ?軟啟動?：內置軟啟動電路，避免啟動時產生過大的電流沖擊。
• ?動態電壓調整?：支持動態電壓縮放，適用于處理器和數字電壓縮放技術如 SmartReflex?。
• ?多重保護?：包括過溫保護、輸入欠壓鎖定和電感電流限制等。

3. 功能描述

• ?DCS-Control? 架構?：結合滯環、電壓模式和電流模式控制的優點，實現快速和穩定的負載瞬態響應。
• ?遠程電壓感應?：通過 SENSE+ 和 SENSE- 引腳實現，可精確補償負載端的電壓降。
• ?I2C 接口?：支持高速 I2C 通信，可動態調整輸出電壓和模式。
• ?Power Save Mode?：在輕載條件下自動切換到 PFM 模式，提高效率。
• ?軟啟動?：控制輸出電壓在啟動時緩慢上升，避免電流沖擊。
• ?過溫保護?：監測芯片結溫，超過閾值時自動關斷輸出。

4. 典型應用

TPS62362 適用于需要高效電源管理的便攜式設備，如智能手機、平板電腦和手持計算設備中的處理器和 DSP 核心供電。

5. 技術規格

• ?輸入電壓范圍?：2.5V 至 5.5V
• ?輸出電壓范圍?：0.77V 至 1.4V（步長為 10mV）
• ?輸出電流?：高達 3A
• ?開關頻率?：典型值為 2.5MHz
• ?效率?：在多種負載條件下具有高效率
• ?熱關斷溫度?：典型值為 150°C

6. 封裝與訂購信息

TPS62362 提供 16 焊球的 CSP 封裝（YZH），并詳細列出了不同封裝類型的訂購信息、材料類型、RoHS 狀態、引腳數量和載體類型等。

7. 應用指南與布局建議

文檔提供了詳細的應用指南，包括 PCB 布局建議、輸入/輸出電容和電感的選擇、以及 I2C 接口的使用說明。建議將輸入/輸出電容盡可能靠近 TPS62362 放置，以減少寄生電感和電阻，提高電源穩定性。
