TPS6236x 是高頻同步降壓直流/直流轉換器系列，針對電池供電的便攜式應用進行了優化，可實現小尺寸解決方案。輸入電壓范圍為 2.5V 至 5.5V，支持常見的電池技術。該器件提供高達 3A 的峰值負載電流，工作在 2.5MHz 的典型開關頻率下。

這些器件可轉換為 0.77V 至 1.4V （TPS62360/62） 和 0.5V 至 1.77V （TPS62361B/63） 的輸出電壓范圍，可通過 I 進行編程^2^C 接口，步長為 10mV。專用輸入允許快速電壓轉換，以滿足處理器性能工作點的要求。
*附件：tps62360.pdf

TPS6236x 支持智能手機和手持式計算機中的低電壓 DSP 和處理器內核，包括最新的亞微米工藝。專用硬件輸入引腳允許簡單地轉換到處理器的性能工作點和保持模式。

這些器件專注于高輸出電壓精度。差分傳感和 DCS-Control 架構可實現精確的靜態和動態瞬態輸出電壓調節。

TPS6236x 器件提供高效率降壓轉換。當處理器在保持模式下運行時，最高效率的區域擴展到低輸出電流以提高效率，以及向最高輸出電流擴展，從而增加電池導通時間。

堅固的架構和多種安全功能可實現完美的系統集成。

特性

• 3A 峰值輸出電流
• 最高效率：
  • 低 RDS，on開關和有源整流器
  • 輕負載的省電模式
• 我^2^C 高速兼容接口
• 用于數字電壓調節的可編程輸出電壓
  • TPS62360/62：0.77V 至 1.4V，10mV 步長
  • TPS62361B/63：0.5V 至 1.77V，10mV 步長
• 出色的 DC/AC 輸出電壓調節
  • 差分負載感應
  • 精確的 DC 輸出電壓精度
  • DCS 控制架構，可實現快速、精確的瞬態調節
• 多種強大的作/保護功能：
  • 軟啟動
  • 電壓轉換時的可編程轉換速率
  • 過溫保護
  • 輸入欠壓檢測和鎖定
• 采用 16 焊球、2mm × 2mm NanoFree 封裝
• 低外部設備數量：< 25mm^2^解決方案大小

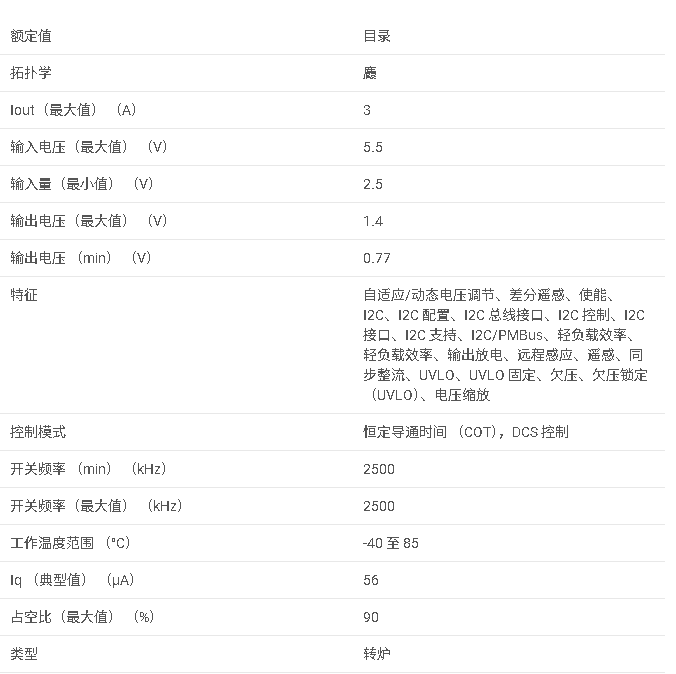

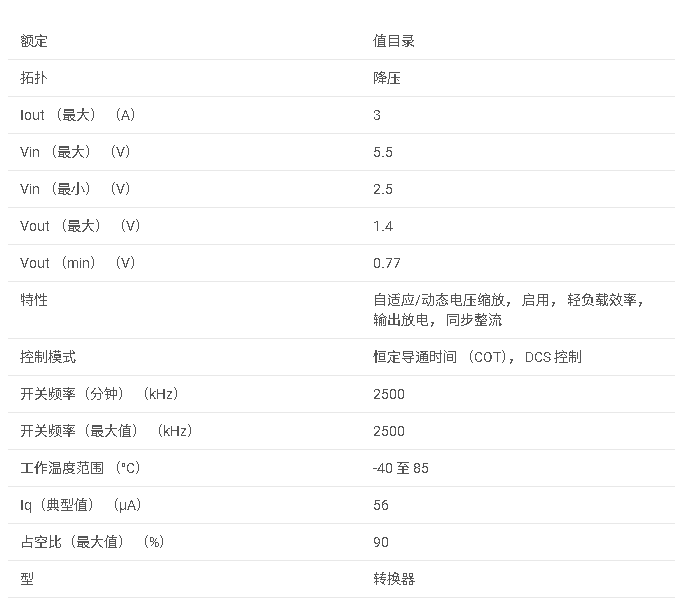

參數

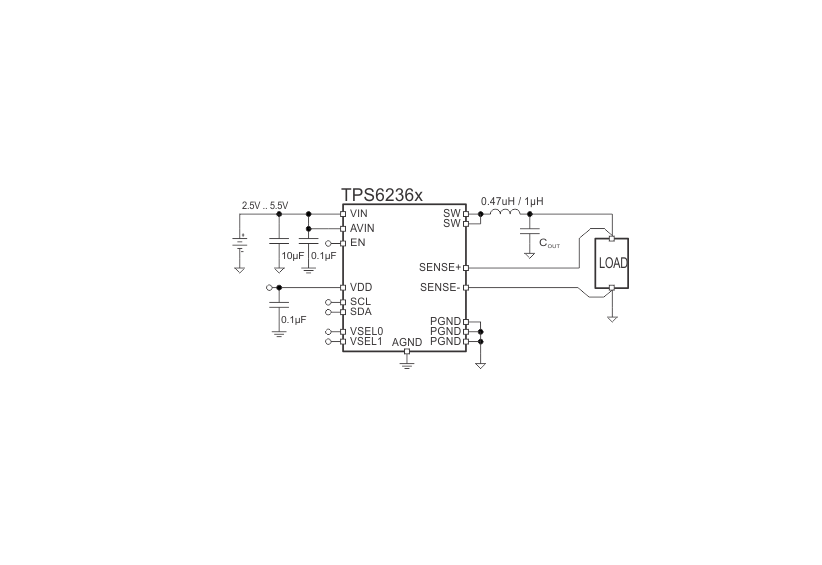

方框圖

1. 產品概述

TPS6236x 是一款由德州儀器（Texas Instruments）生產的高頻同步降壓 DC-DC 轉換器，專為電池供電的便攜式應用設計。該系列包括 TPS62360、TPS62361B、TPS62362 和 TPS62363 四種型號，具有高達 3A 的峰值負載電流和 2.5MHz 的典型開關頻率。

2. 主要特性

• ?輸入電壓范圍?：2.5V 至 5.5V
• ?輸出電壓范圍?：
  • TPS62360/62：0.77V 至 1.4V（10mV 步進）
  • TPS62361B/63：0.5V 至 1.77V（10mV 步進）
• ?可編程輸出電壓?：通過 I2C 接口設置
• ?高效率?：支持 Power Save 模式，提高輕載效率
• ?軟啟動?：防止啟動時產生浪涌電流
• ?過溫保護?：兩級過溫監測和保護
• ?輸入欠壓保護?：防止低輸入電壓條件下的異常操作

3. 應用領域

• 動態電壓縮放兼容處理器和 DSP
• 智能手機、平板電腦、功能手機等便攜式設備

4. 功能描述

• ?DCS-Control? 架構?：結合滯環、電壓模式和電流模式控制的優點，實現快速且穩定的負載瞬態響應。
• ?I2C 接口?：支持高達 3.4MHz 的高速模式，可編程輸出電壓、軟啟動時間、工作模式等。
• ?動態電壓縮放?：通過 I2C 接口實時調整輸出電壓，滿足不同性能點的需求。
• ?Power Save 模式?：在輕載條件下自動進入，提高轉換效率。
• ?安全保護功能?：包括過流保護、過溫保護、輸入欠壓保護等。

5. 技術規格

• ?最大工作結溫?：150°C
• ?熱關斷閾值?：約 150°C
• ?軟啟動時間?：可編程
• ?輸出電壓精度?：±1%
• ?負載調整率?：<0.05%/A
• ?線性調整率?：<0.1%/V

6. 封裝與訂購信息

TPS6236x 系列采用 16 引腳 NanoFree? 封裝（YZH），提供帶卷帶和托盤兩種包裝選項。具體封裝信息和訂購代碼詳見文檔。

7. 應用指南與設計考慮

文檔提供了詳細的應用指南，包括輸入電容、輸出電容、電感的選擇方法，PCB 布局建議，以及如何通過 I2C 接口編程控制 TPS6236x。
