TPS6236x 是高頻同步降壓直流/直流轉換器系列，針對電池供電的便攜式應用進行了優化，可實現小尺寸解決方案。輸入電壓范圍為 2.5V 至 5.5V，支持常見的電池技術。該器件提供高達 3A 的峰值負載電流，工作在 2.5MHz 的典型開關頻率下。

這些器件可轉換為 0.77V 至 1.4V （TPS62360/62） 和 0.5V 至 1.77V （TPS62361B/63） 的輸出電壓范圍，可通過 I 進行編程^2^C 接口，步長為 10mV。專用輸入允許快速電壓轉換，以滿足處理器性能工作點的要求。
*附件：tps62361b.pdf

TPS6236x 支持智能手機和手持式計算機中的低電壓 DSP 和處理器內核，包括最新的亞微米工藝。專用硬件輸入引腳允許簡單地轉換到處理器的性能工作點和保持模式。

這些器件專注于高輸出電壓精度。差分傳感和 DCS-Control 架構可實現精確的靜態和動態瞬態輸出電壓調節。

TPS6236x 器件提供高效率降壓轉換。當處理器在保持模式下運行時，最高效率的區域擴展到低輸出電流以提高效率，以及向最高輸出電流擴展，從而增加電池導通時間。

堅固的架構和多種安全功能可實現完美的系統集成。

2mm x 2mm 封裝和少量所需的外部元件造就了小于 25mm 的微型解決方案尺寸 ^2^ .

特性

• 3A 峰值輸出電流
• 最高效率：
  • 低 RDS，on開關和有源整流器
  • 輕負載的省電模式
• 我^2^C 高速兼容接口
• 用于數字電壓調節的可編程輸出電壓
  • TPS62360/62：0.77V 至 1.4V，10mV 步長
  • TPS62361B/63：0.5V 至 1.77V，10mV 步長
• 出色的 DC/AC 輸出電壓調節
  • 差分負載感應
  • 精確的 DC 輸出電壓精度
  • DCS 控制架構，可實現快速、精確的瞬態調節
• 多種強大的作/保護功能：
  • 軟啟動
  • 電壓轉換時的可編程轉換速率
  • 過溫保護
  • 輸入欠壓檢測和鎖定
• 采用 16 焊球、2mm × 2mm NanoFree 封裝
• 低外部設備數量：< 25mm^2^解決方案大小

參數

方框圖

1. 產品概述

TPS62361B 是一款由德州儀器（Texas Instruments）生產的高頻同步降壓 DC-DC 轉換器，專為電池供電的便攜式應用設計。該系列轉換器提供高達 3A 的峰值輸出電流，并支持通過 I2C 接口進行可編程輸出電壓調節。

2. 主要特性

• ?高頻開關?：典型開關頻率為 2.5MHz，減小外部元件尺寸。
• ?高效率?：針對電池應用優化，提高效率以延長電池壽命。
• ?可編程輸出電壓?：輸出電壓范圍 0.5V 至 1.77V，步長為 10mV，可通過 I2C 接口編程。
• ?多種保護功能?：包括過溫保護、輸入欠壓鎖定、軟啟動等。
• ?小封裝?：采用 2mm x 2mm 的 NanoFree? 封裝，解決方案尺寸小于 25mm2。

3. 應用領域

• 動態電壓調節兼容處理器和 DSP
• 智能手機、平板電腦、功能手機等便攜式設備
• 存儲器供電

4. 功能描述

• ?DCS-Control? 架構?：實現精確的靜態和動態瞬態輸出電壓調節。
• ?差分負載感應?：通過差分感應輸出電壓，提高負載調節精度。
• ?Power Save 模式?：在輕負載條件下自動進入 Power Save 模式，提高效率。
• ?強制 PWM 模式?：即使在輕負載條件下也強制工作在 PWM 模式，以降低輸出電壓紋波。
• ?I2C 接口?：支持通過 I2C 接口進行配置和監控，提供高度靈活性。

5. 技術規格

• ?輸入電壓范圍?：2.5V 至 5.5V
• ?輸出電壓范圍?：0.5V 至 1.77V（TPS62361B/63）
• ?輸出電流?：高達 3A 峰值輸出電流
• ?開關頻率?：典型值為 2.5MHz
• ?熱關斷溫度?：150°C
• ?封裝類型?：16-bump CSP 封裝（YZH）

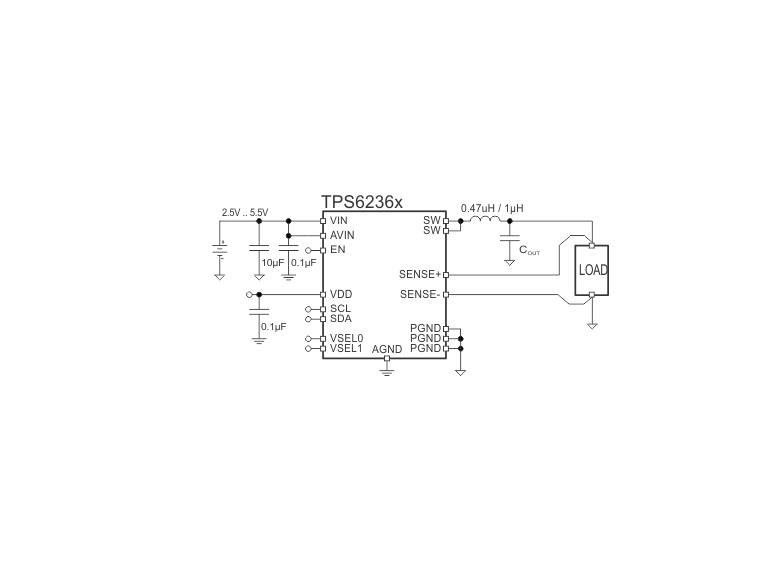

6. 典型應用電路與設計指南

文檔提供了詳細的典型應用電路圖，并指導用戶如何選擇外部元件（如電感、電容和電阻）以優化性能。同時，還提供了關于 PCB 布局、熱設計和控制環路補償的建議。
