TPS54325-Q1 是一款自適應導通時間 D-CAP2 模式同步降壓轉換器。TPS54325-Q1 使系統設計人員能夠通過經濟高效、低元件數量、低待機電流的解決方案來完善適用于各種終端設備的電源總線穩壓器套件。TPS54325-Q1 的主控制回路使用 D-CAP2 模式控制，無需外部元件即可提供非常快速的瞬態響應。TPS54325-Q1 還具有專有電路，使該器件能夠適應低等效串聯電阻 （ESR） 輸出電容器（如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。該器件采用 4.5V 至 18V VCC 輸入和 2.0V 至 18V V 工作在輸入電源電壓。輸出電壓可在 0.76 V 至 5.5 V 之間編程。該器件還具有可調節的慢啟動時間和電源良好功能。TPS54325-Q1 采用 14 引腳 HTSSOP 封裝，設計工作溫度范圍為 –40°C 至 105°C。
*附件：tps54325-q1.pdf

特性

• 適用于汽車應用
• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 4.5V 至 18V 寬 V抄送輸入電壓范圍
• 2.0V 至 18V 寬 V在輸入電壓范圍
• 0.76V 至 5.5V 輸出電壓范圍
• 高效集成 FET 針對較低占空比應用進行了優化 –120 mΩ（高壓側）和 70 mΩ（低壓側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 電源正常輸出

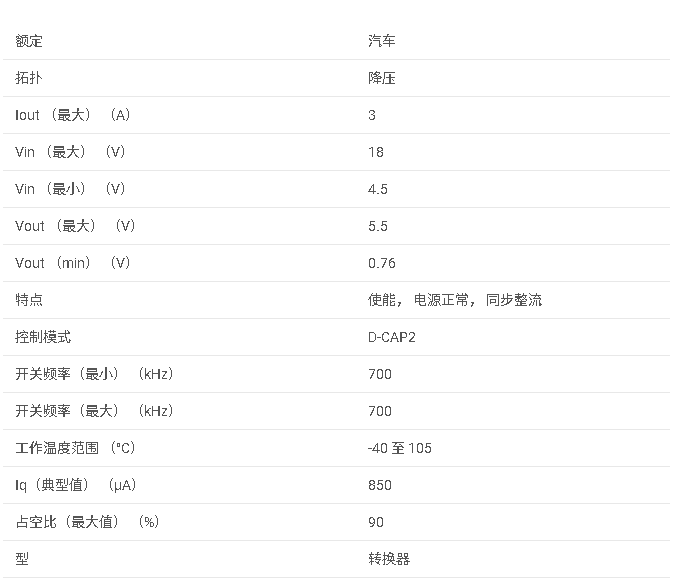

參數

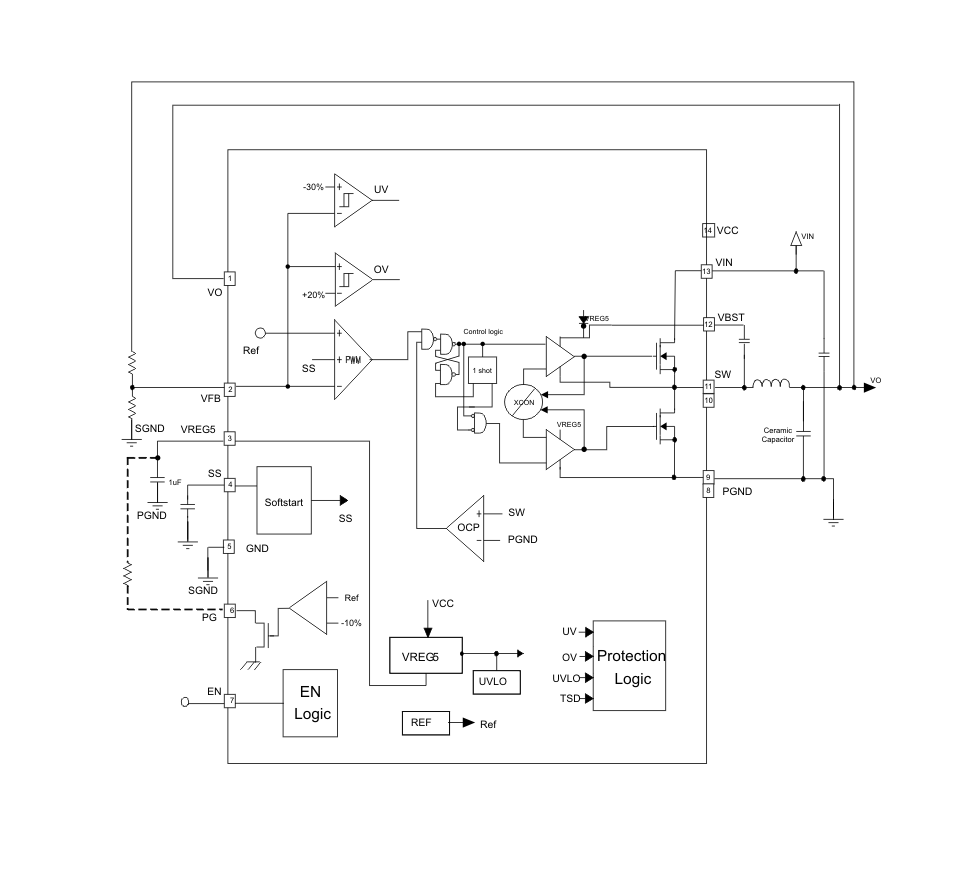

方框圖

1. 產品概述

TPS54325-Q1 是一款由 Texas Instruments 生產的 3-A 輸出同步 SWIFT 降壓轉換器，專為汽車應用設計。它采用 D-CAP2? 模式控制，提供快速瞬態響應和低輸出紋波，支持陶瓷輸出電容。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V 至 18V
• ?寬輸出電壓范圍?：0.76V 至 5.5V
• ?高開關頻率?：700kHz
• ?高效能?：集成 FET，低待機電流，小于 10μA
• ?快速瞬態響應?：D-CAP2? 模式控制
• ?低輸出紋波?：支持陶瓷輸出電容
• ?多種保護功能?：過流保護、過壓保護、欠壓鎖定、熱關斷
• ?可調軟啟動?：支持預偏置軟啟動

3. 應用領域

• 數字 TV 電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2? 模式控制?：提供快速瞬態響應，無需外部組件。
• ?軟啟動和預偏置軟啟動?：平滑輸出電壓控制，防止啟動時的電流沖擊。
• ?功率良好輸出?：監測輸出電壓，提供功率良好信號。
• ?輸出放電控制?：在關斷時通過內部 MOSFET 放電輸出電容。
• ?電流保護?：循環過流限制，防止損壞。
• ?過壓和欠壓保護?：監測反饋電壓，防止輸出過壓或欠壓。
• ?熱關斷?：監測結溫，防止過熱損壞。

5. 技術規格

• ?輸入電壓范圍?：4.5V 至 18V
• ?輸出電壓范圍?：0.76V 至 5.5V
• ?開關頻率?：700kHz
• ?最大輸出電流?：3A
• ?熱關斷溫度?：典型值為 150°C
• ?軟啟動時間?：可調，通過 SS 引腳設置

6. 封裝與訂購信息

TPS54325-Q1 提供 14-pin HTSSOP 封裝，詳細列出了不同封裝類型的訂購信息、材料類型、RoHS 狀態、引腳數量和載體類型等。

7. 應用指南與布局建議

文檔提供了詳細的應用指南，包括設計要求、組件選擇（如電感、電容）、布局建議和熱信息。建議將輸入/輸出電容和電感盡可能靠近 TPS54325-Q1 放置，以減少寄生電感和電阻，提高電源穩定性。

8. 設備與支持資源

• 提供 WEBENCH? Power Designer 工具，支持自定義設計。
• 提供詳細的文檔支持和社區資源，包括 TI E2E? 支持論壇。
