上海貝嶺原廠分銷-粵華信科技供應  BL8036CS8TR   ESOP8   28V3A  DC-DC轉換器芯片
BL8036是一款全集成同步整流降壓式轉換器，其輸入電壓范圍寬，為4.2V至28V，且具備3A的連續負載電流能力。BL8036可在脈沖頻率調制（PFM）模式下工作，以實現高效率并降低輕載時的功率損耗。在關斷模式下，最大電源電流約為3微安。
BL8036的保護功能包括逐周期限流、欠壓鎖定和熱關斷。此外，內部軟啟動可防止快速上電時的浪涌電流。該器件采用斜率補償電流模式控制，可提供快速的負載瞬態響應。內部環路補償功能減少了外部補償元件，簡化了設計流程。
特點
寬輸入電壓范圍：4.2V至28V
3A輸出電流
0.8V參考電壓
低內阻\(R_{DS(ON)}\)集成功率MOSFET（150/90毫歐）
關斷電流3微安（最大值）
集成內部補償
輕載時的高效率
內部1毫秒軟啟動
逐周期電流限制
自動恢復的過溫保護

欠壓鎖定（UVLO）
打嗝式短路保護
采用ESOP-8封裝
符合RoHS標準
應用領域
分布式電源系統
平板電視及顯示器
機頂盒
網絡設備，XDSL調制解調器

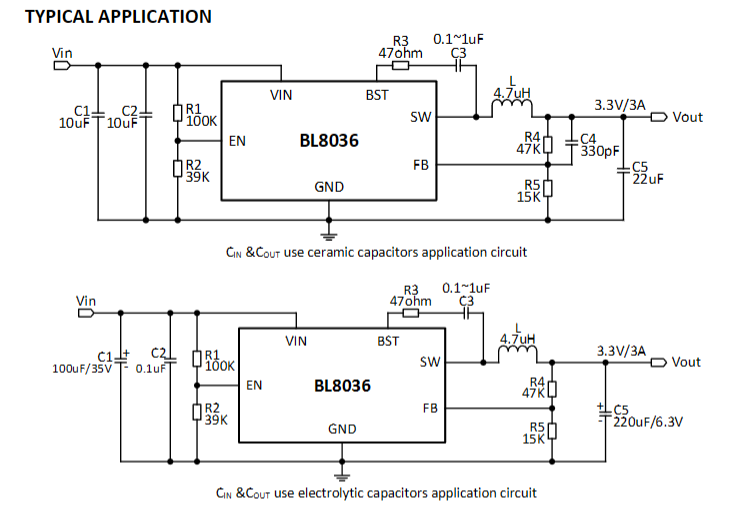

典型應用圖


循環操作
BL8036是一款寬輸入范圍、高效率的DC - DC降壓型開關穩壓器，能夠提供高達3A的輸出電流，集成了一對150/90mΩ的同步MOSFET，無需外部二極管。它采用PWM電流模式控制方案。誤差放大器對FB信號與內部參考電壓之間的誤差進行積分。積分器的輸出隨后與電流檢測信號和斜率補償斜坡信號之和進行比較。該操作產生一個PWM信號，用于調制功率MOSFET的占空比，以實現輸出電壓的調節。
內部軟啟動
軟啟動對于許多應用來說至關重要，因?yàn)樗松想姵跏蓟瘑栴}。輸出的受控電壓斜坡還能降低啟動期間的峰值浪涌電流，將對輸入電源總線的啟動瞬態影響降至最低。
過流保護與打嗝模式
當電感電流峰值超過設定的限流閾值時，BL8036具有逐周期過流限制功能。首先，當輸出電壓下降直至FB降至欠壓（UV）閾值（通常為300mV）以下，觸發欠壓事件時，BL8036將進入打嗝模式，周期性地重啟該器件。當輸出短路接地時，這種保護模式尤為有用。這大大降低了平均短路電流，以緩解熱問題并保護調節器。一旦過流情況消除，BL8036退出打嗝模式。
輕載運行
傳統上，固定恒定頻率的脈寬調制（PWM）DC-DC調節器即使在輸出負載較小時也始終處于開關狀態。當能量通過功率MOSFET來回轉換時，由于MOSFET存在一定的導通電阻（RDSON）和寄生電容，會造成功率損耗。在輕載情況下，這種損耗尤為突出，因此效率非常低。BL8036采用了一種專利控制方案，通過在輕載時使器件進入節能模式，提高了這種情況下的效率，從而擴大了高效運行范圍。
啟動與關閉
如果VIN和EN均高于各自的閾值，芯片啟動。參考模塊首先啟動，生成穩定的參考電壓和電流，然后內部穩壓器啟用。穩壓器為其余電路提供穩定的電源。有三種情況會使芯片關斷：EN低電平、VIN低電平以及熱關斷。在關斷過程中，首先阻斷信號通路，以避免任何故障觸發。然后拉低COMP電壓和內部電源軌。浮動驅動器不受此關斷指令的影響。
