GP8891CS是一款自供電恒壓、恒流的原邊反饋控制芯片，適用于充電器和適配器。

采用特有的輸出線損補償技術，可以有效的補償輸出電流在輸出線上的損耗壓降。

內置啟動電路，無需外圍啟動電阻，內置FB下偏電阻及CS采樣電阻，外圍更簡潔。

內置環路補償電路，無需外圍補償電路，系統具有良好的穩定性。

特點：

※自供電原邊反饋控制

※恒壓、恒流精度高

※可調的輸出線損補償技術

※開路保護，短路保護，過壓保護，欠壓保護，過溫保護

※適用于雙繞組及三繞組兩種工作方式

應用：

※手機、無繩電話、PDA、MP3和其他便攜式設備等的適配器、充電器

※LED驅動電源

※線性電源和RCC開關電源升級換代

※其他輔助電源

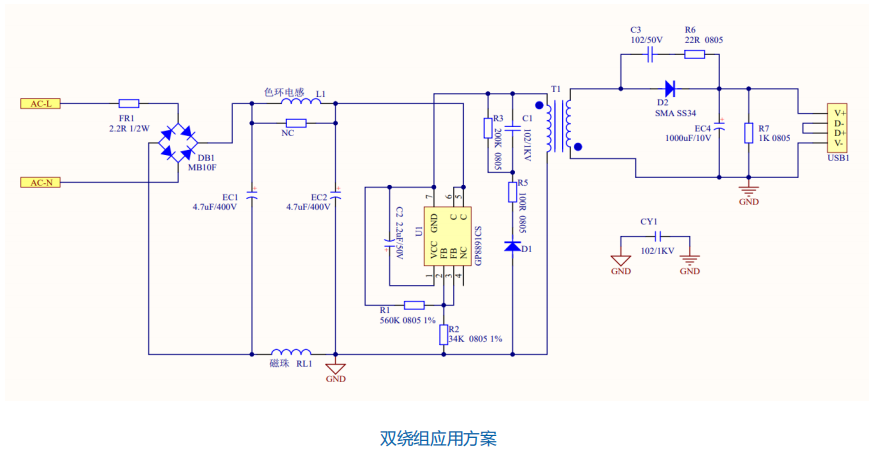

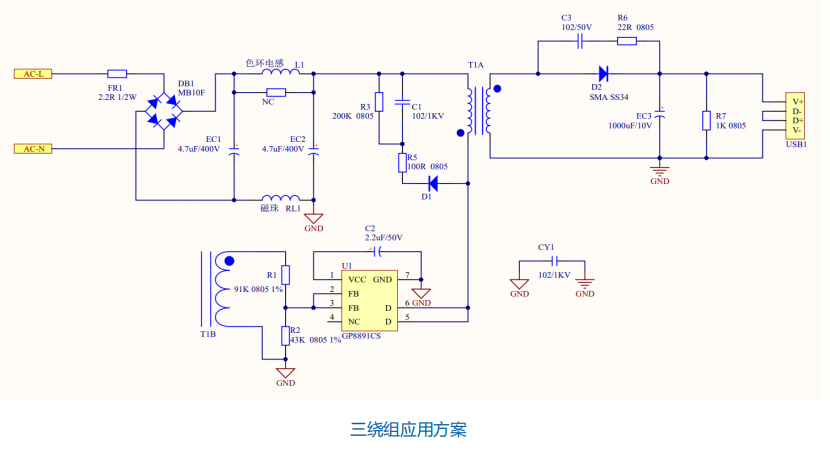

參考設計原理圖


應用注意事項
①在計算過流點時由于漏感導致實際值比計算值偏小，計算時可預留15%-20%的余量；

②LAYOUT 建議預留下偏電阻位置(在芯片 FB 與 GND 引腳間)，后期調試可減小線補使用；

③根據安規要求，建議使用時 Vds 電壓保留 10%余量。

④VCC 電容要緊靠 VDD 與 GND 引腳，測試時請勿使用萬用表測量 ICVCC 電壓；

⑤VCC 電容建議選用貼片電容或高頻低阻插件電容；

⑥FB 分壓電阻必須靠近 FB 引腳，且節點要遠離變壓器繞組的動點；

⑦減小功率環路面積，以減小 EMI 輻射；

⑧適當增加 C 引腳鋪銅面積以提高芯片散熱；
