華眾芯微一級代理-粵華信科技 供應 GP8891CAS   SOP7   原邊反饋電源芯片
GP8891CAS是一款自供電恒壓、恒流的原邊反饋控制芯片，適用于充電器和適配器。

采用特有的輸出線損補償技術，可以有效的補償輸出電流在輸出線上的損耗壓降。

內置啟動電路，無需外圍啟動電阻，內置FB下偏電阻及CS采樣電阻，外圍更簡潔。

內置環路補償電路，無需外圍補償電路，系統具有良好的穩定性。

特點：

※自供電原邊反饋控制

※恒壓、恒流精度高

※可調的輸出線損補償技術

※開路保護，短路保護，過壓保護，欠壓保護，過溫保護

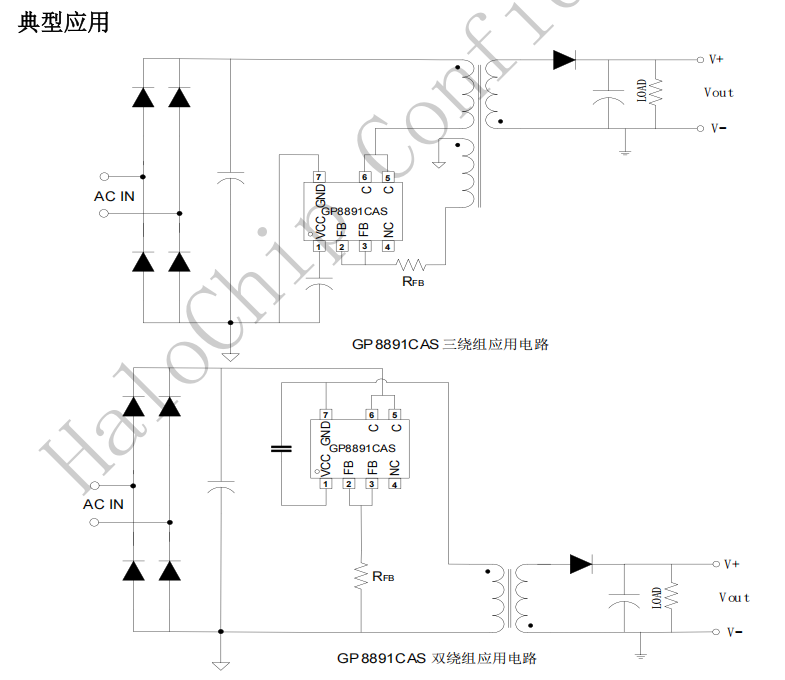

※適用于雙繞組及三繞組兩種工作方式

應用：

※手機、無繩電話、PDA、MP3和其他便攜式設備等的適配器、充電器

※LED驅動電源

※線性電源和RCC開關電源升級換代

※其他輔助電源


啟動
芯片僅需1UA的啟動電流，系統上電后通過內置啟動電阻對VCC的電容進行充電，當VCC電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。系統啟動后，系統通過自舉電路，對VCC電容進行供電。
恒流控制，輸出電流設置
芯片逐周期檢測電感的峰值電流，內部峰值電流采樣與內部閥值電壓進行比較，當檢測電壓達到內部閥值時，功率管關斷。
恒壓控制，輸出電壓設置
GP8891CAS 通過采樣輔助繞組或者原邊繞組平臺電壓，分壓后與內部基準比較形成閉環后，來恒定輸出電壓VOUT。
保護功能
GP8891CAS內置多種保護功能，包括輸出開路/短路保護，VCC欠壓/過壓保護等。
