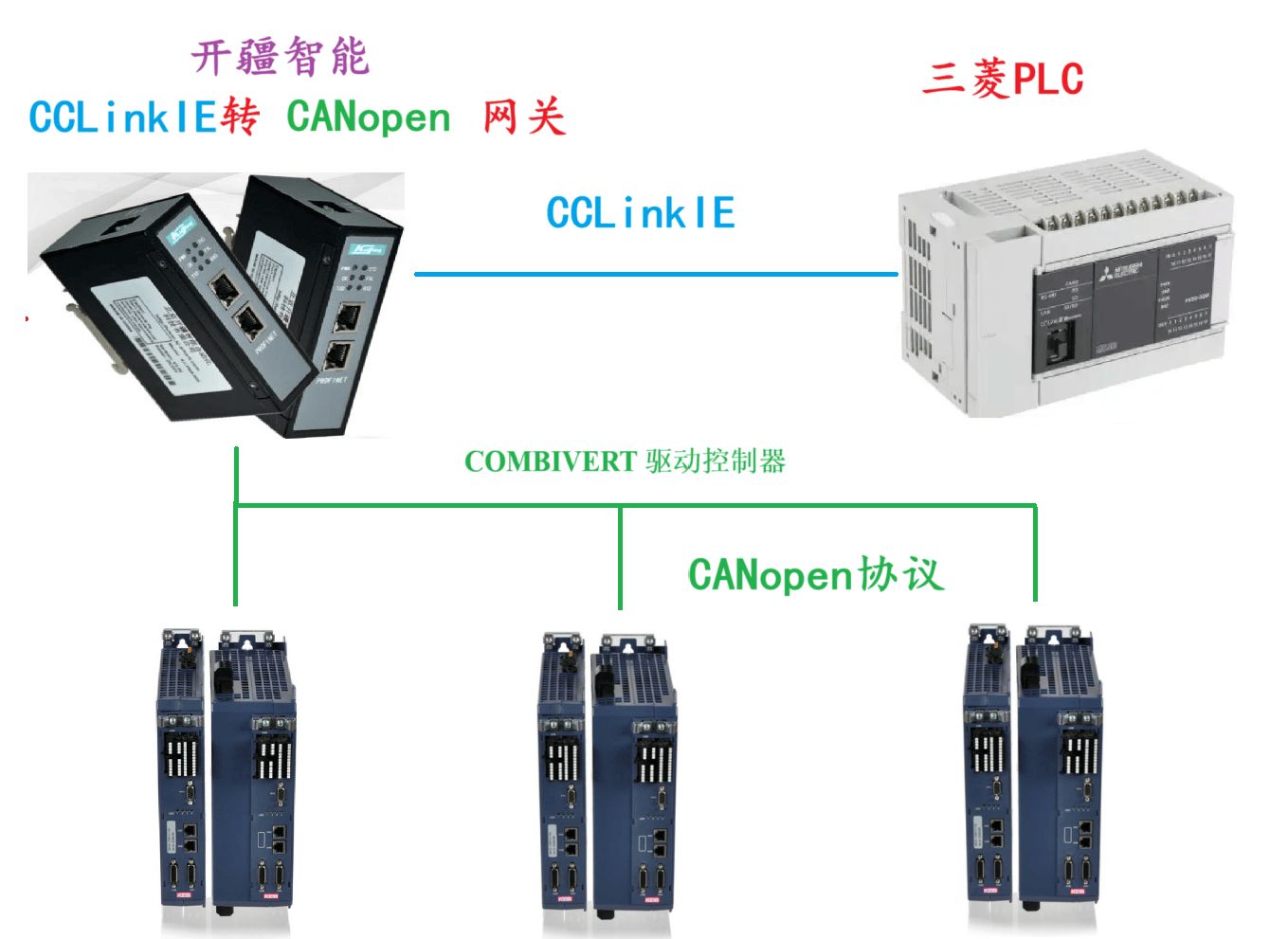

本案例是CCLinkIE主站通過CCLinkIE轉CANopen網關連接斯宏電機的配置案例

配置過程

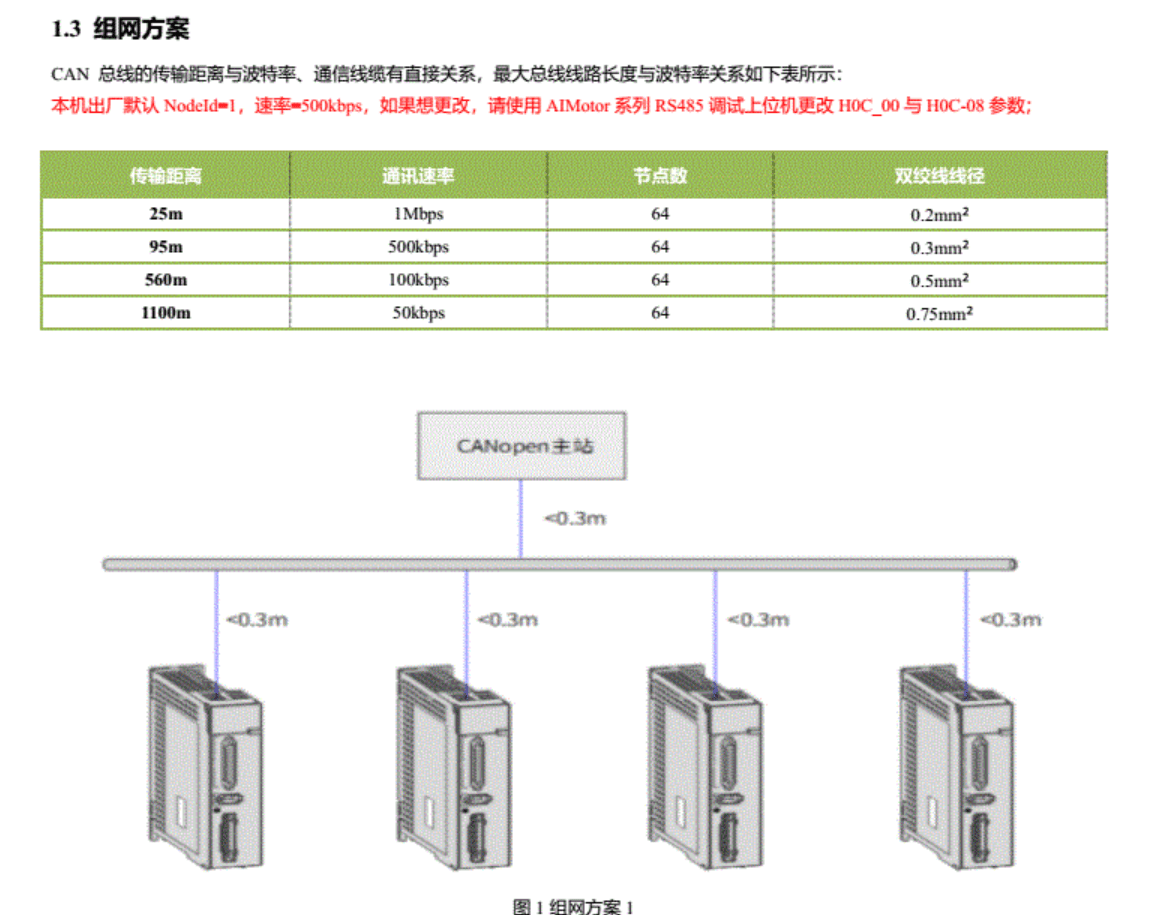

首先設置電機參數，根據從站手冊說明。電機默認站地址為1，波特率500K，網關以此參數進行配置

將CAN總線連接好，接好120歐終端電阻。打開網關配置軟件“CANopen Configuration Studio”對網關進行配置。

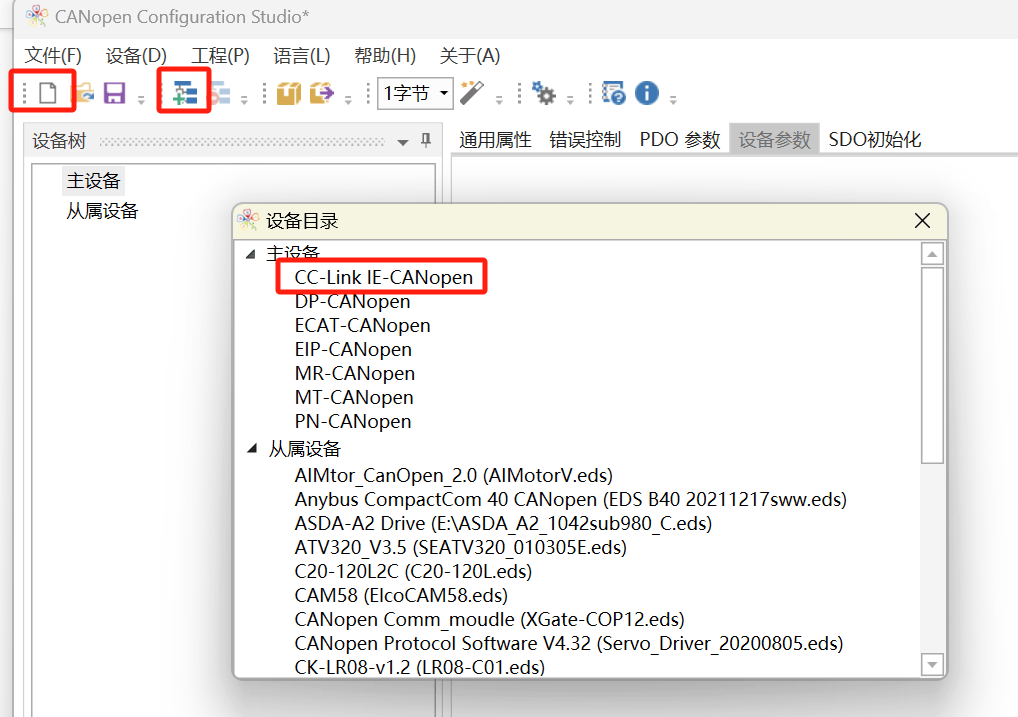

新建項目選擇“CCLinkIE轉CANopen”

設置網關CANopen一側的波特率以及CCLinkIE側參數。

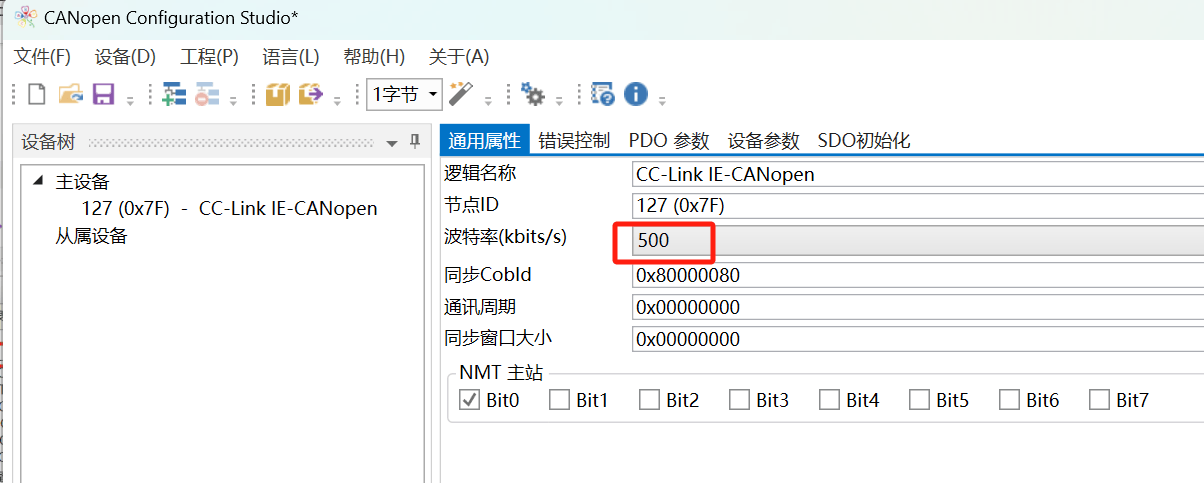

Canopen一側主要設置波特率及通訊周期參數，從站驅動器默認波特率為500K，主站保持一致。

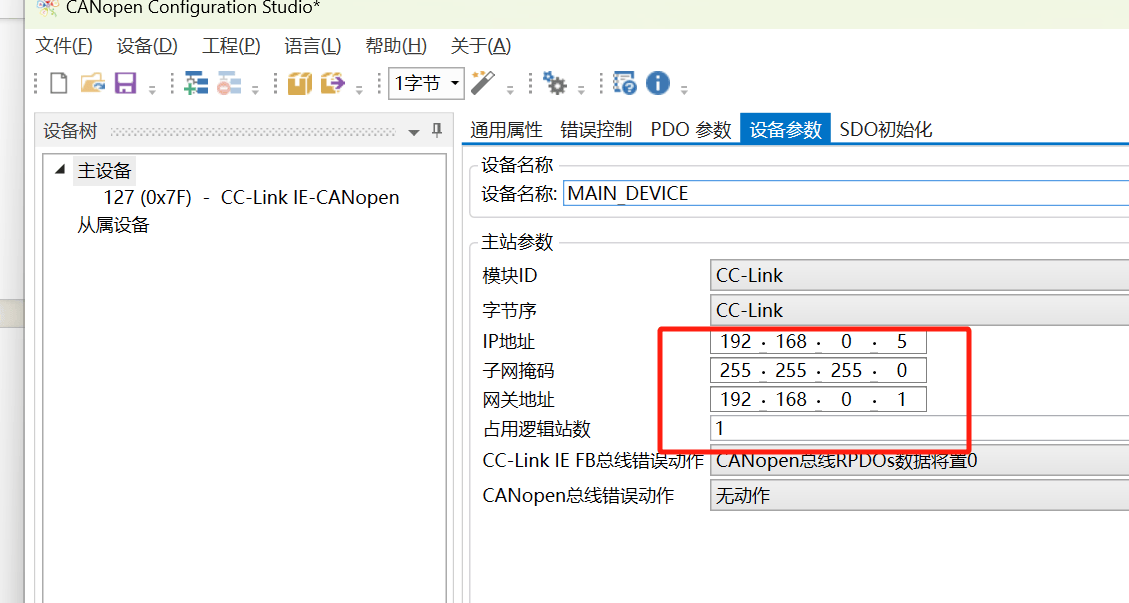

CCLink一側主要設置IP地址和邏輯占用數。與三菱PLC保持一致。

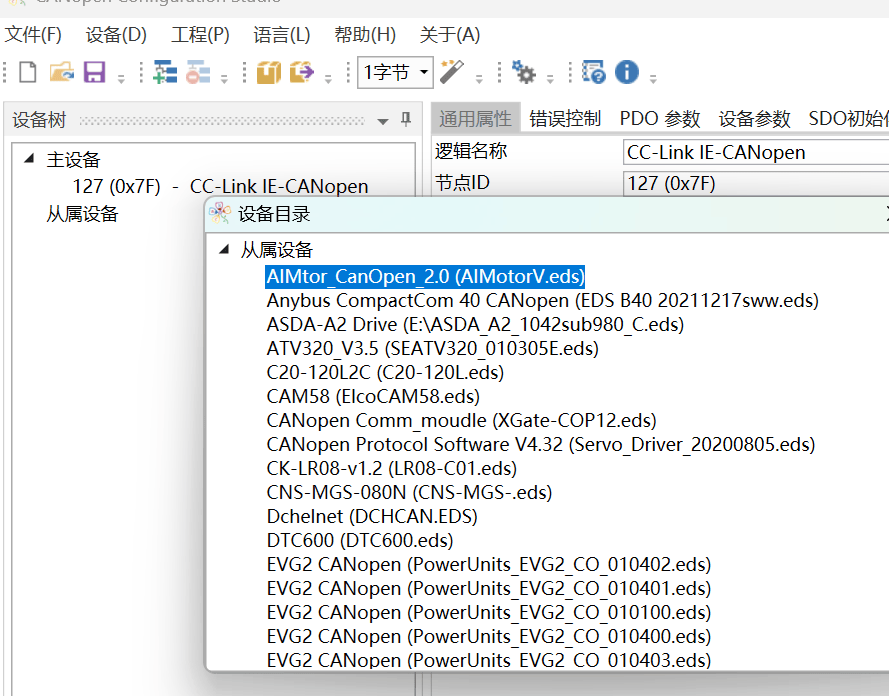

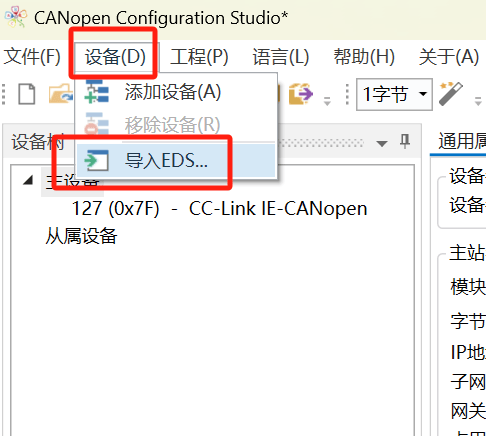

導入從站伺服EDS文件

導入后將從站添加進網關組態

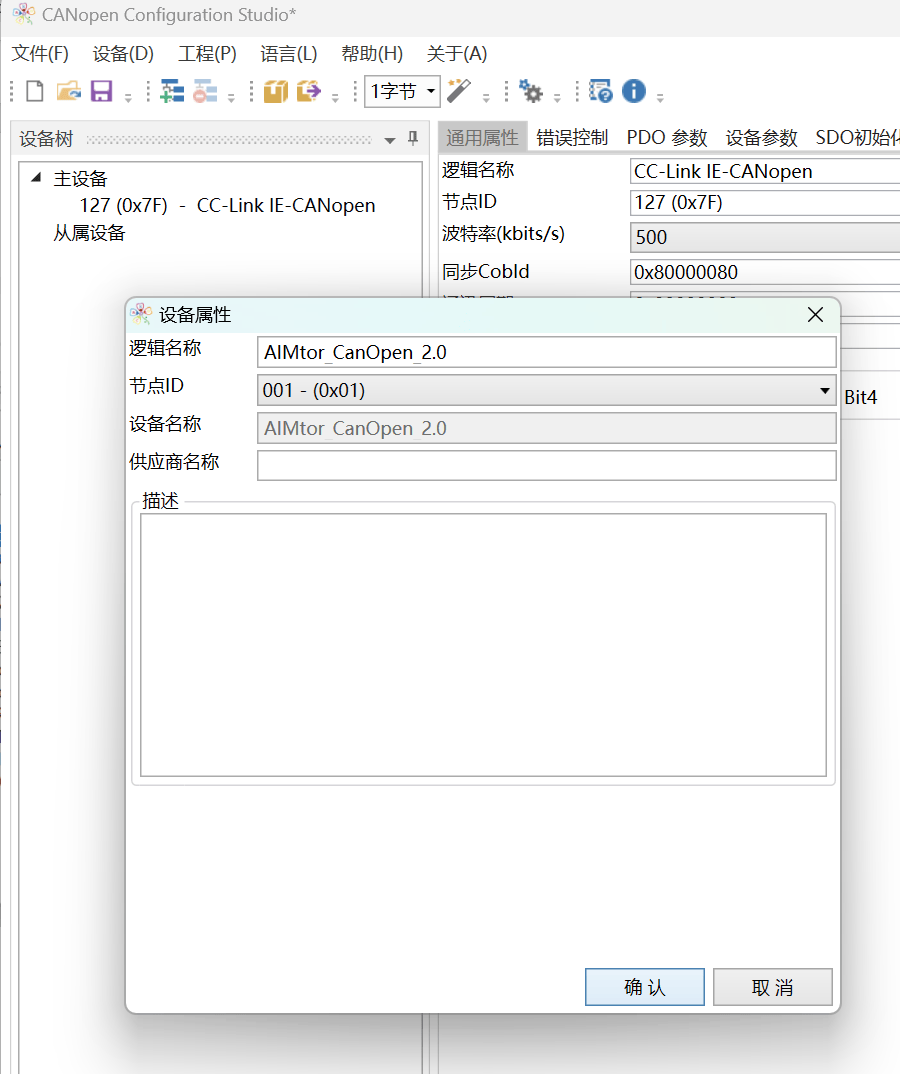

設置好從站地址（默認為1）

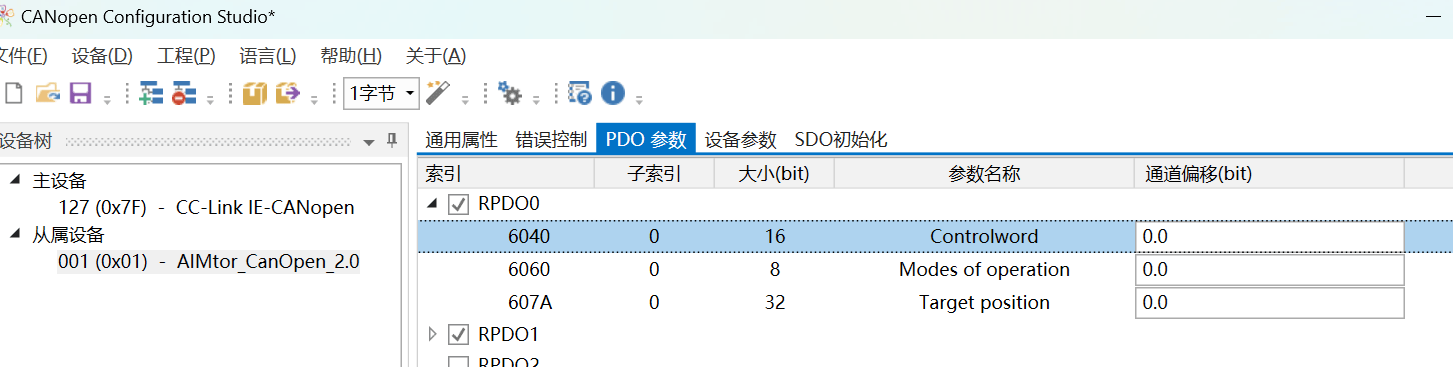

設置從站PDO所包含的索引參數，比如控制字，模式，位置，速度等。

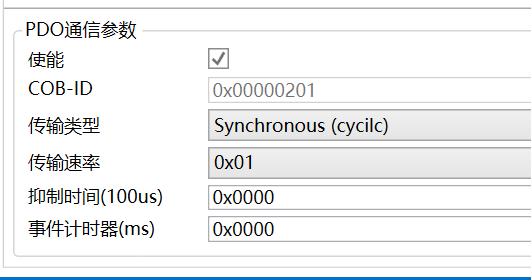

設置PDO的通訊參數，如傳輸類型，抑制時間，事件計時器等參數。

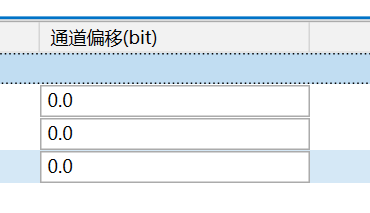

參數添加完成后分配參數的通道映射

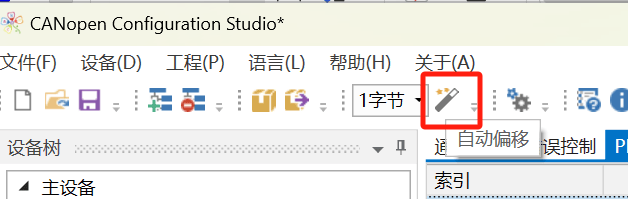

點擊自動偏移，網關會自動分配排序?qū)?yīng)PLC一側的輸入輸出點。

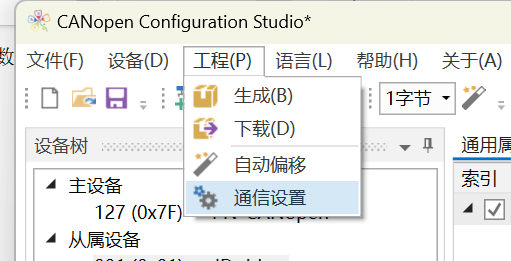

確認配置無誤后將組態下載至網關。首先點擊工程-通信設置。掃描網關默認IP（電腦與網關保持同一網段）連接后點擊生成-下載即可將配置下載進網關。

然后打開PLC組態軟件，進行CCLinkIE配置

PLC配置

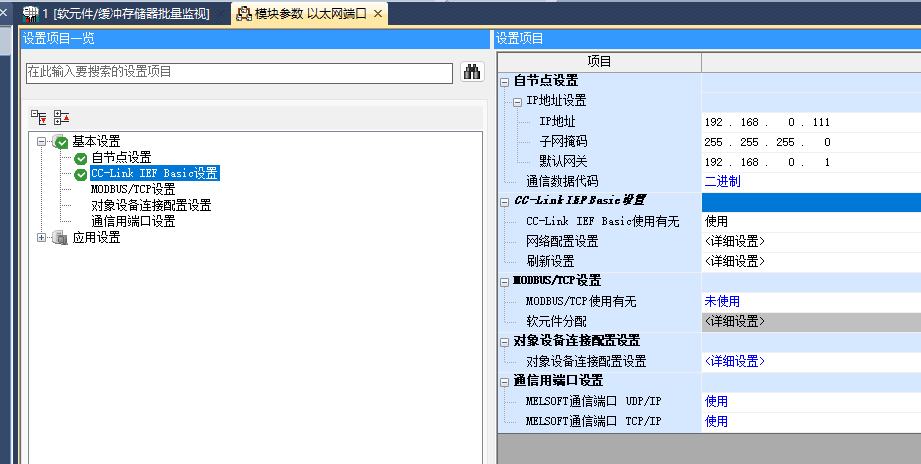

打開三菱PLC組態軟件GXWORK3設置CClinkIE一側的參數配置，首先設置PLC的IP地址

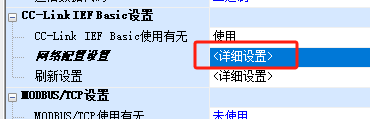

雙擊詳細設置進入CClinkIE配置

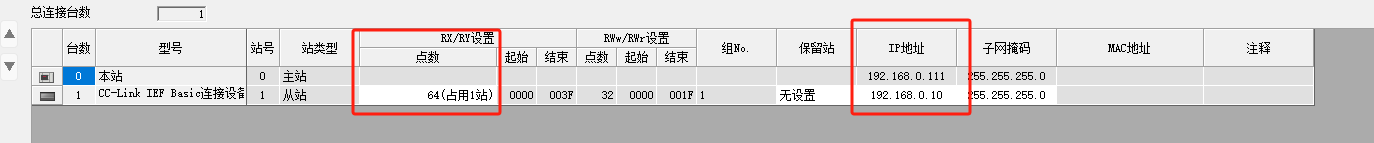

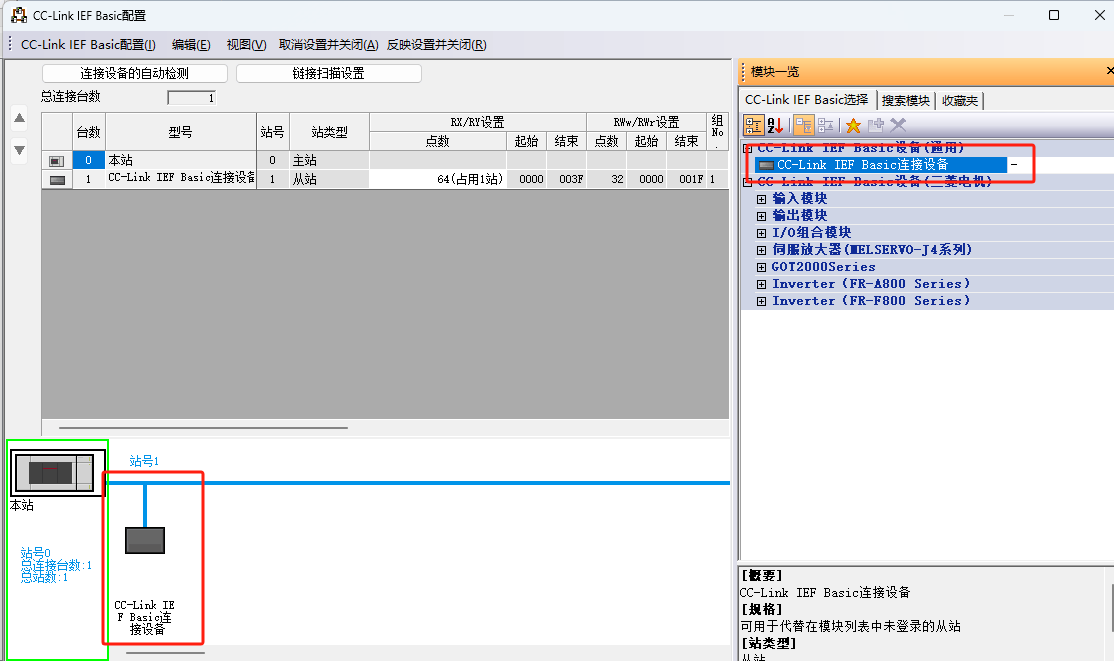

添加通用從站IP地址以及占用點數

設置好分配的軟元件，確認無誤后下載到PLC。到此網關全部配置完成，設備上電待指示燈正常后即可正常通訊。
